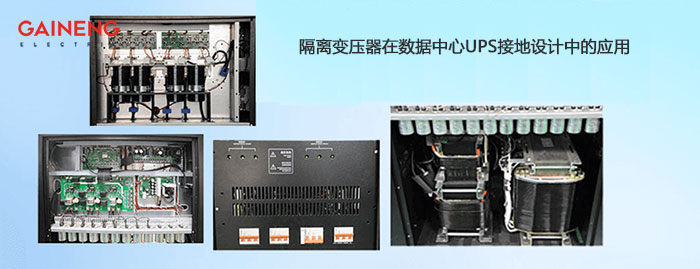

隔离变压器在数据中心UPS接地系统中的设计及应用!
不间断电源UPS是供配电系统中非常重要的组成部分，UPS已广发应用于银行数据中心，大数据中心机房，医院医疗隔离系统等场所，而银行数据中心是银行信息系统的运行核心，而电力供应是数据中心业务运行的基础保障。为确保给数据中心IT设备提供高质量的供电，不间断电源必须有良好、可靠的接地系统。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
供电电源的接地形式为TN-S系统；当UPS输入电源为TN-S系统时，UPS输出端的N线与PE线连接在一起，使TN-S系统的N线重复接地。根据规范GB16895.3《建筑物电气装置第5部分电气设备的选择和安装第54章接地装置和保护导体》规定：PEN导体从“任何一点起，中性导体和保护导体的作用由各自的导体提供的，则从该点起不允许再将这些导体互相连接”。行业标准DL／T62l-1997《交流电气装置的接地》也规定：TN-S系统N线不能再接地，所以UPS输出的N线就不能再做接地。这就与前面的对中性线接地要求相矛盾。为解决这一矛盾，有效的解决方法是加装隔离变压器。
隔离变压器UPS中接地系统设计
1.UPS旁路加装隔离变压器
UPS旁路加装隔离变压器的接地方式是UPS和旁路隔离变压器共同组成隔离电源系统，变电所中性线与UPS输出中心线没有直接电气连接，中性线应与PE线等电位连接，UPS输出端N线做重复接地。这种隔离方式的优点在于，旁路隔离变压器在UPS正常运行时不工作，不会增加UPS系统的损耗。
2.UPS输出配电列头柜加装隔离变压器
UPS输出配电列头柜加装隔离变压器是变电所中性线与UPS输出中心线直接电气连接，因此UPS输出中性线就不能与PE线等电位连接。在配电列头柜中加装隔离变压器后，在隔离变压器后形成隔离电源系统，即新的TN-S系统。配电输出中性线可以与PE线短接后接地。此隔离系统的优点是：配电列头柜可以尽可能地靠近IT设备，N线长度很短，即使N线中有较大的电流，N线与PE线之间也不会产生较大的电压，可以有效地降低“零地”电压。此系统的缺点是输出隔离变压器始终处于工作状态，给UPS系统带来一定损耗。
3.UPS输出配电加装隔离变压器，旁路无中性线接地方式
这种情况与上一种情况不同之处在于UPS输出中线与变电所中性线不连接，UPS输出为隔离电源系统，因此UPS输出中性线应与PE线等电位连接。UPS交流输出配电系统内部设有隔离变压器，配电输出为隔离电源系统，故配电输出端中性线应接地。
总结
以上三种UPS加装隔离变压器的接地系统设计方案，是目前在数据中心供电系统中常见的主要方案，不管采用哪种接地设计方案，隔离变压器在整个电力供应中起到非常重要的作用，隔离变压器不仅确保数据中心IT设备高质量的供电，而且又起到非常大的安全电流隔离作用，这个对整个数据中心的设备及人员起到安全保护的作用。盖能电气作为专注30余年设计隔离变压器的制造商，从变压器的材料选择及图纸设计和工艺制造，整个流程完全按照国家规定的标准和客户需求而设计生产，盖能隔离变压器保障了电力供应，也保障了设备及人员的安全。如需咨询请致电：18918863098（微信同号）
