规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

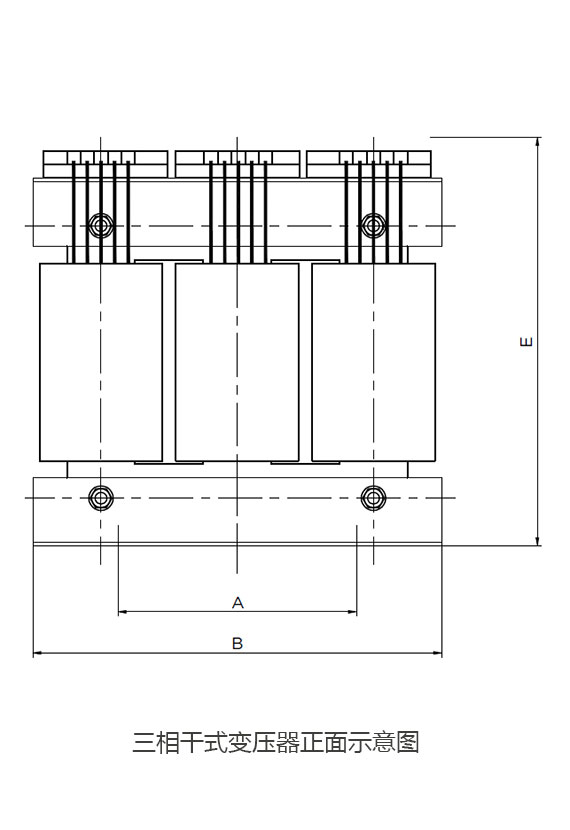

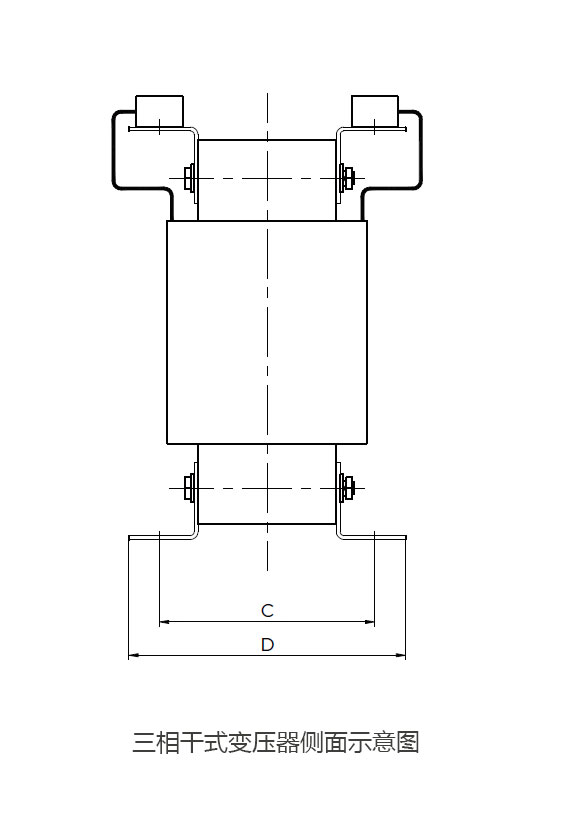

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的光伏隔离变压器、UPS太阳能光伏隔离变压器。
|
光伏隔离变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|
真正的绿色产品——盖能电气光伏系统隔离变压器。
大家好。你还在寻找适合你的风电或光伏产业的高质量隔离变压器吗？目前，盖能电气设计生产的光伏隔离变压器已广泛应用于风电，光伏等再生能源系统中。
盖能电气依托三十余年的产品制造经验，自主研发了SG系列风电、太阳能非晶合金铁心组合变压器，配备了负载损耗小的非晶合金铁心变压器，所有技术数据均符合国家标准和国际标准。其节能效益和环保效益已为人们所熟知，成为新一代真正意义上的绿色产品。
光伏隔离变压器UPS太阳能光伏隔离变压器特征：
1.单相或三相设计，带独立绕组或自动绕组.
2.这些干式隔离变压器集成了从0.5KVA到800KVA的功率，当组合到可变变压器时，可以无级调节输出电压。
3.本干式发电机防护等级为IP00、IP20或IP23，采用钢板外壳，电压值可达10KV。
太阳能通过光伏组件和逆变器转换输出0.27kv~0.4kv，再由变压器升压至10kv或35kv，再经10kv或35kv电缆线路向上输出能量。
光伏隔离变压器UPS太阳能光伏隔离变压器应用领域：
1.风电传输
2.太阳能光伏产业
3.支持其他发电系统。
三相光伏隔离变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，初级和次级加铜箔屏蔽，有效的保护了电网谐波对设备的干扰。
容量：0.5KVA-800KVA
输入电压：380V
输出电压：380V
电压变动率：±1%
输出波形失真：无失真（与输入波形比较）
绝缘等级：F级、H级（常规为H级）耐温180°
工作效率：≥98%
适用频率：50/60Hz
联接方式：△/Y Y/Y Dyn11
过载能力：允许超过1.5倍额定负载工作1小时（可长期满载）
噪 声：≤35dB（一公尺内）
温 升：≤60℃
绝缘电阻：≥150MΩ
抗电强度：3000VAC/1min
设计寿命：20年
工作环境：温度：-20～+50℃湿度：≤95%RH不结露
工作场所：无腐蚀性气体及导电粉尘
安规标准：产品符合VDE0550， IEC439、JB5555、GB226等国际国家标准
冷却方式：干式风冷
