上海盖能电气三相干式变压器接线方式和矢量组

2019-12-13
行业动态
盖能电气干式变压器生产厂家

上海盖能电气专注三相干式变压器30余年，通过公司不断努力，公司已经成为许多大型公司的合作伙伴和干式变压器供应商！作为专业设计生产工业变压器的厂家，三相干式变压器的连接方式和方法有哪些呢？下面我们就详细解读下关于三相干式变压器的接线方式及矢量组！
引文作者:上海盖能电气市场部（专注干式变压器30年）
电话：189 1886 3098（微信同号）

理论上，三相干式变压器的工作原理类似于三个单独的单相变压器，其共有支路，其中外支路的磁路比中心支路的磁路长。

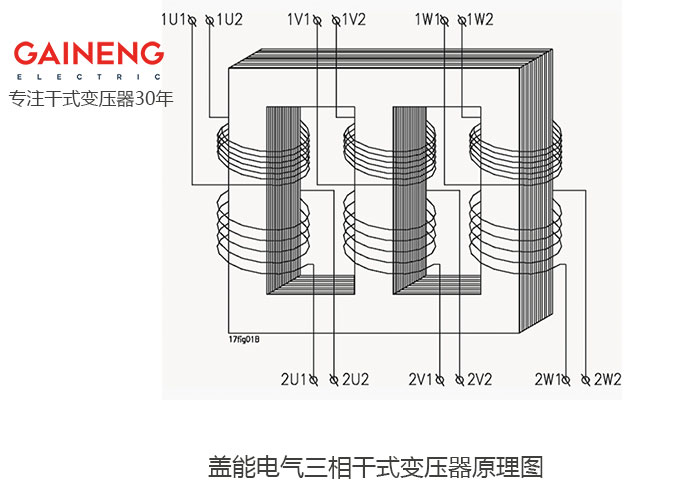

三相干式变压器原理图

在三相干式变压器中，我们可以通过从星形连接到三角形连接来改变变换。在混合连接的情况下，一次侧和二次侧的主电压之比不等于匝数之比。变换比的计算方法是，在空载情况下，主一次电压和二次电压之比与匝数之比无关。

三相干式变压器连接方式：星形、三角形和锯齿形连接

三相变压器的绕组可以有多种连接方式：星形、三角形或锯齿形连接。连接类型必须在变压器的铭牌上指定。星形、三角形或锯齿形连接用字母Y、D和Z表示最高电压侧，Y、D和Z表示最低电压侧。如果中性点连接到单独的端子，则高压侧的代码应为YN或ZN，低压侧的代码应为YN或ZN。所有连接类型的共同点是，变压器的相位端子在高压侧标记为1U、1V和1W，在低压侧标记为2U、2V和2W。任何代表绕组中性点的连接点标记为1N或2N。

让我们讨论三种最常见的干式变压器连接：

星形连接

在星形连接的情况下，三个绕组在其端点连接在一起。连接点代表绕组的中性点。高压侧用Y表示星形连接，低压侧用Y表示星形连接。主要用途：此连接类型用于低电压和高电压以及低电流。

星形连接

三角形连接

在这种情况下，绕组的两端如图所示连接在一起。我们可以看到两端连在一起。三角形连接用D或D表示。主要用途：此连接方式主要用于高额定电流和低电压。

三角形连接

曲折连接

每相由不等边的两个相等的绕组组成。因此，每个支路上有两个相位的一部分，每个支路上的一个绕组在端点处连接在一起。Z或Z表示之字形连接。这种连接类型需要比星形或三角形连接多15.5%的绕组，从而产生更大和更昂贵的变压器。主要用途：主要用于相间及中性点可能出现负荷不平衡的场合。

三角形连接

矢量组

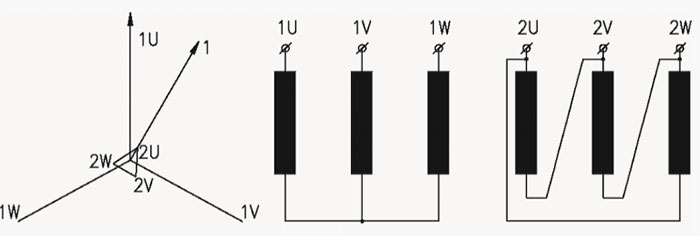

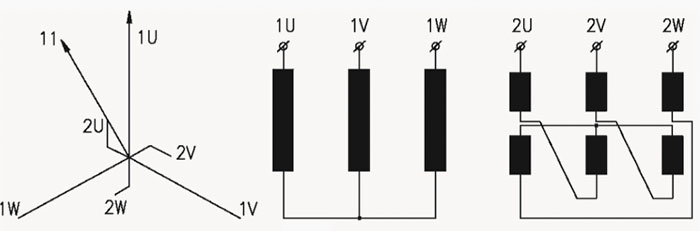

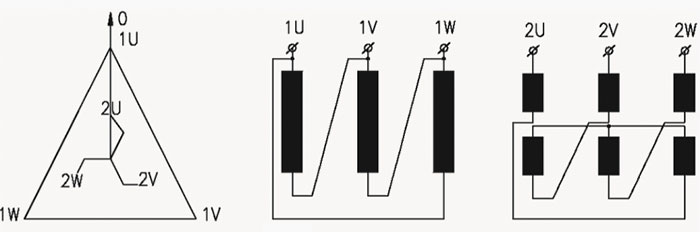

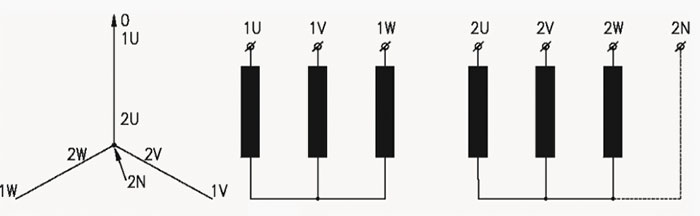

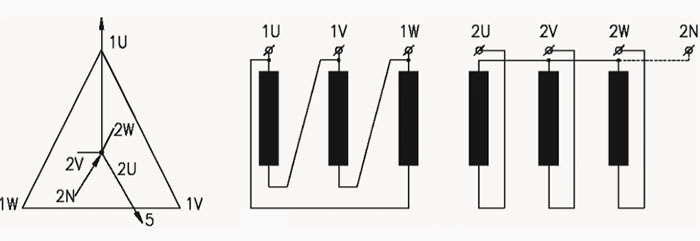

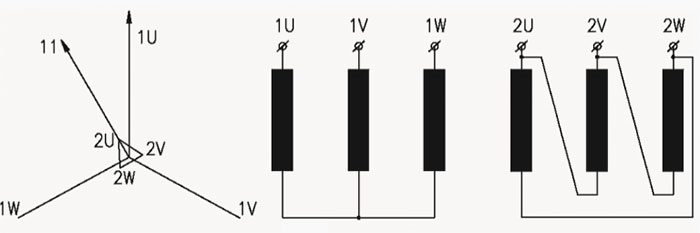

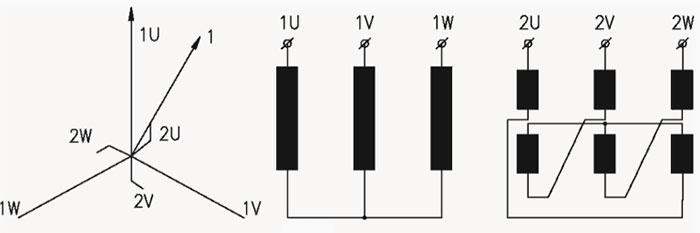

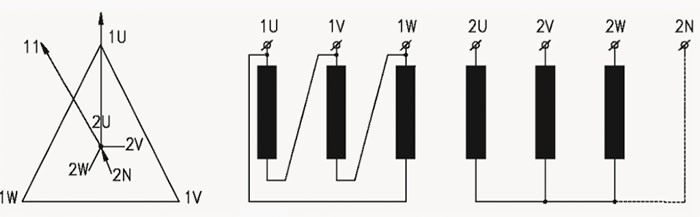

三相变压器中所有绕组的连接由矢量群符号表示。此符号通过数字索引（例如Dny11）表示绕组连接及其相对相位位移。矢量组的数值指标来自于当高压绕组（1U）的相电压手在12点钟时相电压手（2U）所处的时钟小时图。系统相序应为1U、IV、1W或R、s和T。以下是最常见的三相连接：Dd0、Dyn5、Dyn11、Yyn0、Yd1、Yd11、Dz0、Yz1和Yz11。
