SG三相干式变压器规格型号及安装尺寸
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

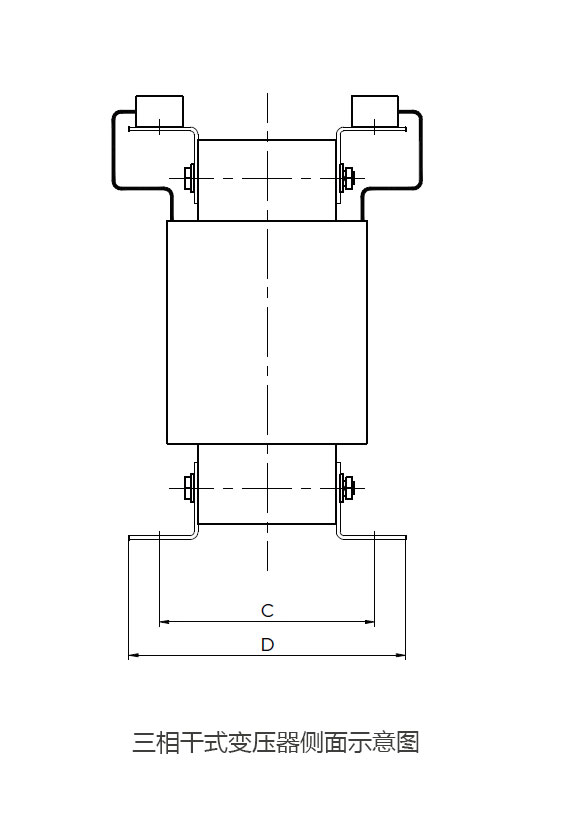

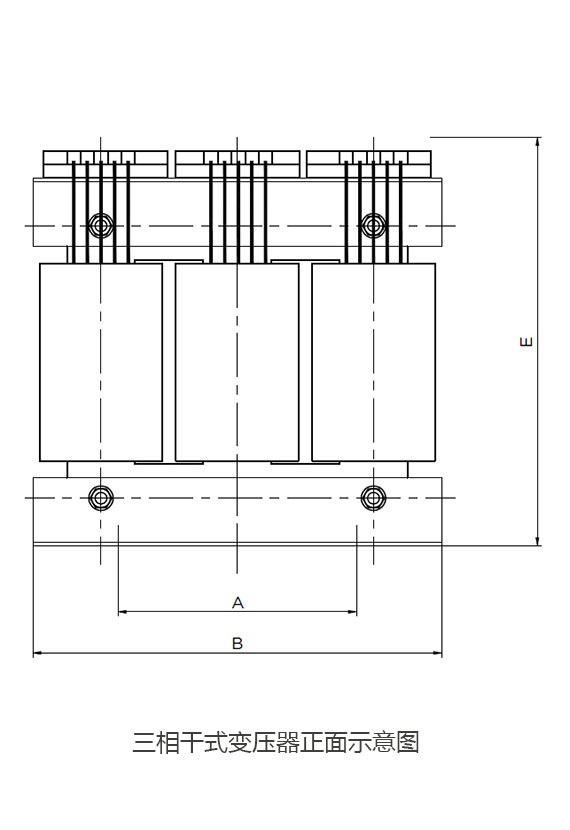

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的三相干式变压器三相隔离变压器。
| 国家标准 |
GB 6450-1986 |
|
GB 1094-1996 |
|
GB 10237-1998 |
|
GB 19212.3-2006 |
|
GB/T 10228-1997 |
|
GB/T 17211-1998 |
| 国际标准 |
IEC 726 |
| 行业标准 |
JB/T 8750-1998 |
10kva三相干式变压器介绍

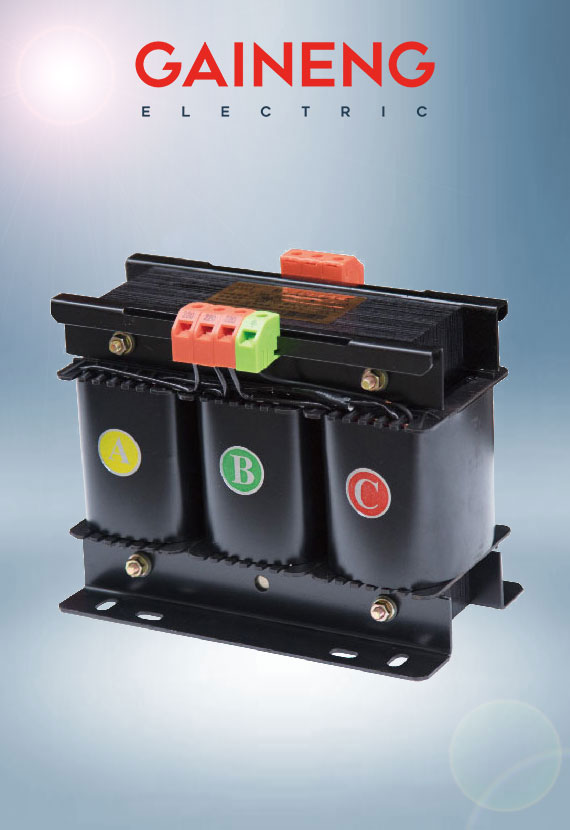

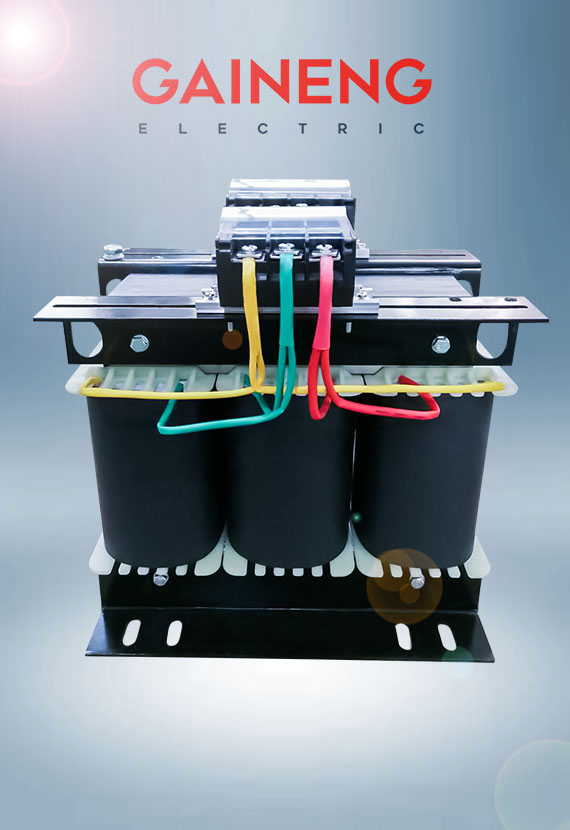

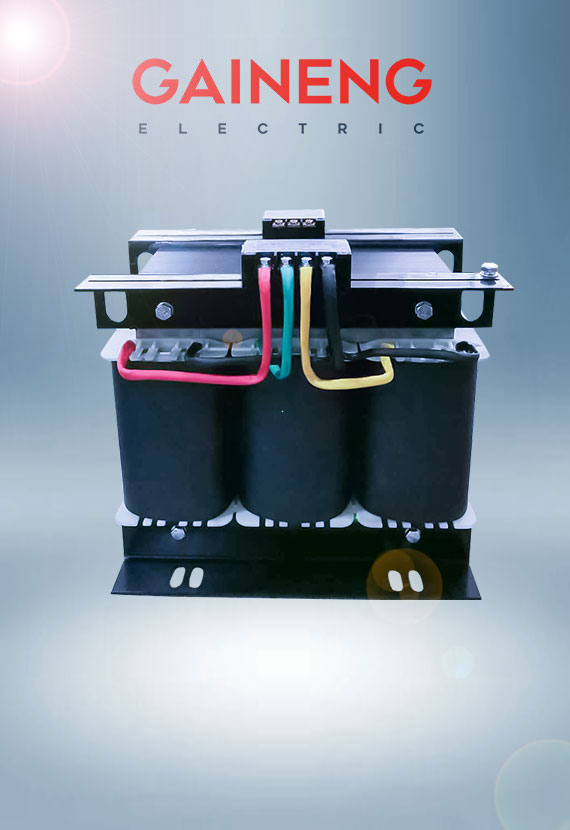

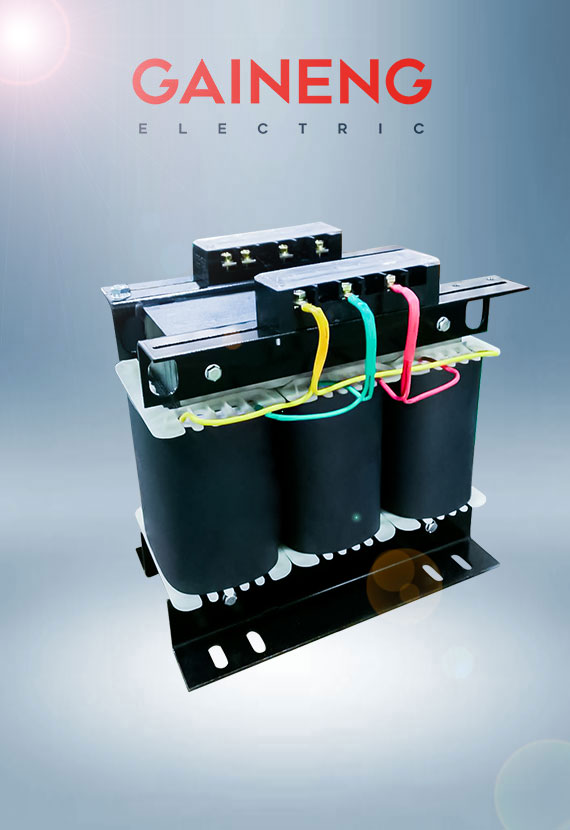

SG 10KVA三相干式变压器，适用于电子工业或工矿企业，作为机械设备的电源之用。10KVA三相干式变压器用于交流50-60Hz的三相供电场所。10KVA三相隔离变压器的输入、输出电压、连接组别、绕组容量的分配、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
10KVA三相干式变压器的铁心采用优质冷轧硅钢片叠制而成，根据绝缘等级的不同而使用不同的绝缘漆，这样能有效降低变压器噪声，减少盐雾等对变压器的影响。根据防护等级的不同而使用不同的厚度的材料加工箱体，结构上既充分考虑空气流通，又能有效地起到防护作用，变压器进出线口也非常人性化。可根据用户要求安装电压表，电流表、指示灯，塑壳断路器，交流接触器等。
注意事项
1：购买前，先估算好您所用的电器总容量，并选用足够容量的变压器，确保瞬间启动时不烧坏变压器。
2：本三相隔离变压器严格按国家有关标准设计生产。当您使用多绕组（多控制电压）的变压器，容量应按电压比相应增加变压器容量，以免烧坏变压器。
3：安装前，应仔细校核铭牌所列各项 数据是否符合您的要求，确认无误后，方可安装使用。
4：通电工作后，干式变压器铁芯和线圈将发热（但温升不超过80℃）属正常现象，若温升超过80℃，甚至冒烟，则应切断电源开关，重新检查您所用的电器容量。
5：在运输中，应尽可能避免碰撞，切勿受潮，使用时请注意维护，以保护变压器使用寿命。安装须知:变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏; 就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳;就位所在四周应有足夠的空间余地，确保机器的通风与维护。
用户须知：
1、开箱检查:
箱体在运输过程中有无损坏;;变压器及其它元器件是否完好无损;紧固件有否松动，接线端子有否接触不良。
2、安装须知:
变压器安装场地必须干燥通风，无强力振动，无灰沙雨水渗漏; 就位搬迁须小心轻放，严禁过分倾斜，就位后机器底盘受力要均匀，箱体放置平稳;四周应有空间余地，确保机器的通风和维护。
3、绝缘要求:
短接“输入”与“输出”端子并引出测试点, 测试点对地(机外壳)用1000兆欧表测试绝缘电阻，此值应大于2兆欧。
4、检查接线:
调试人员的第一步工作也是最重要的一项工作是仔细检查接线，这项工作是保证变压器可靠运行的关键，必须认真做好。具体如下：
a:检查主回路接线是否牢固可靠，尤其对QF空气开关与KM接触器接点处的接线有否松脱现象，必须拧紧。
b:检查面板背面各种电气器件，如电压表、电流表、指示灯的接点连线是否可靠，如有松动，必须拧紧。
5、使用条件:
变压器的正常使用条件为环境温度-15°C至+45°，海拔高度不超过1000米；相对湿度90%；安装场所应无严重影响变压器绝缘的气体，蒸汽，灰尘，污垢及其它侵蚀性介质；安装场所应无严重振动或颠簸。
