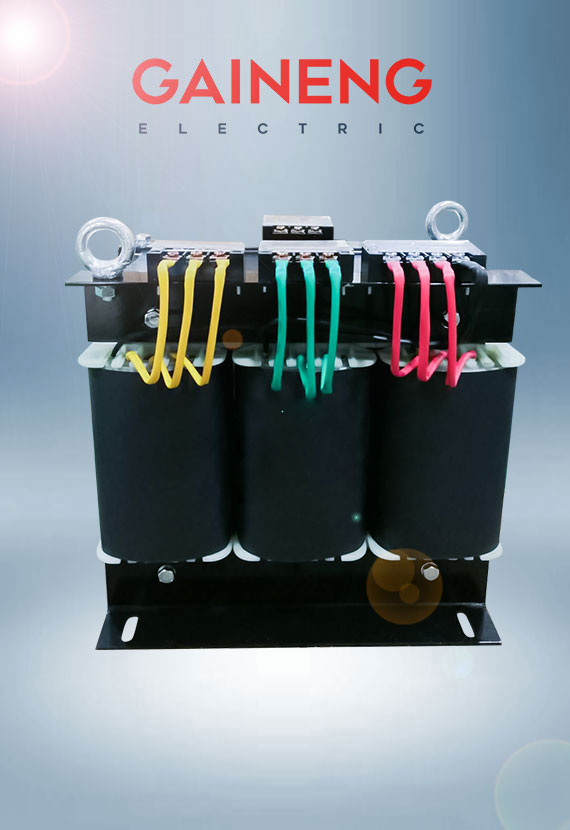

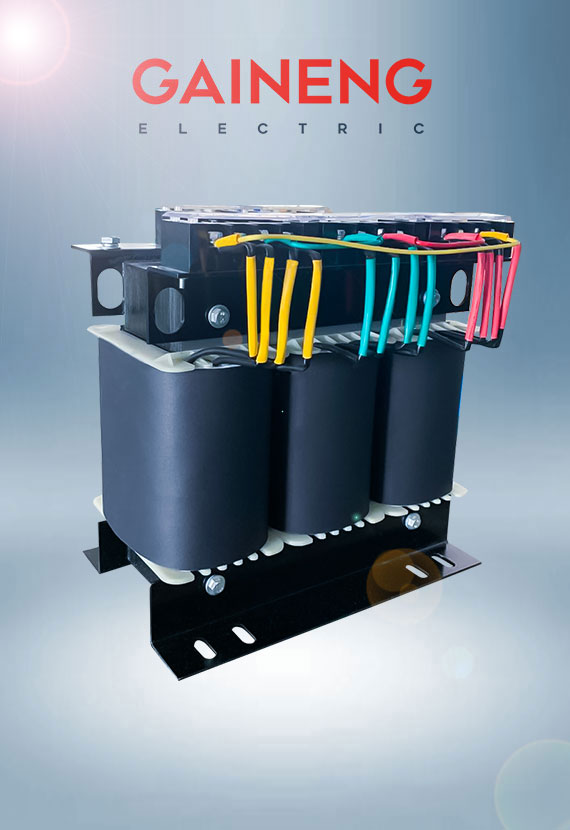

SG三相干式变压器规格型号及安装尺寸
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

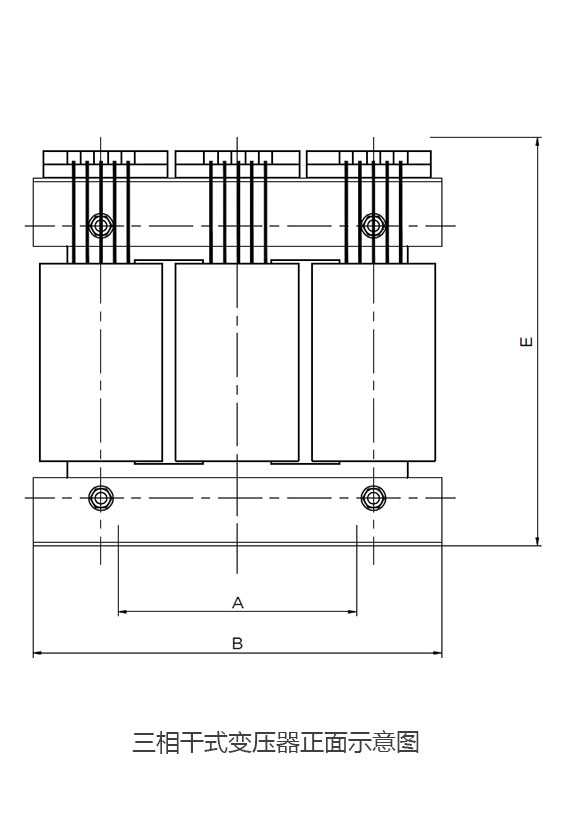

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的三相干式变压器三相隔离变压器。
|
SG三相干式变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|
SG系列三相干式隔离变压器的主要作用：
1.电气安全隔离
2.改变电压等级
3.克服中心点漂移，改善供电不平衡
4.防浪涌冲击及滤波功能。
三相干式隔离变压器技术参数
1、使用频率：50HZ；
2、输入三相380V，输出三相380V（输入输出电压可以按用户需求制作）；
3、空载电流：＜4% ；
4、耐压强度：20O0V / min无击穿；测试仪器：YZ1802 耐压试验仪（20mA) ；
5、绝缘等级：F级（130℃）
6、绝缘电阻：≥50MΩ；
7、连接方式：△／Yo （根据用户需要选择接法）；
8、过载能力：2倍的额定电流维持一分钟
9、电气强度：铁心-绕组3500VAC/50HZ/10mA/60s无飞弧击穿
10、波形失真：无附加波形失真
11、执行标准：GB19212.1-2003 GB/T10228-1997 JB/T9646-1999
12、效 率：≥95%
13、线圈允许温升：1OOK；
14、散热方式：强制风扇风冷；
15、噪音系数：＜55dB
16、常规机箱颜色：RAL7032, 单开门（左开门或右开门可选择）。机箱面板需加装表头、指示灯等装置。机箱固定方式为脚铁。输入输出接线方式为前门开门即可接线。输入输出布线方式为地槽式。
三相干式变压器工作环境
1、-10℃～+45℃，最高月平均气温不超过35℃ ，相对湿度＜90%
2、海拔高度：不超过2500米。
3、避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm的距离。
4、防止工作在腐蚀性液体、气体、尘埃、导电纤维或金属细屑较多的场所。
5、防止工作在振动或电磁干扰场所。
6、避免长期倒置存放和运输，不能受强烈的撞击。
SG干式变压器特点
1、科学合理的设计，将电压变动率控制在1~1.5%以内。
2、采用优质全新硅钢片制做，有效减少铁损，提高效率。
3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。
4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
5、高效率设计，达98%以上。
6、专利外观设计，美观、新颖，功率密度大，体积小，空间使用率高。
7、产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动。
