控制变压器的工作原理是什么？

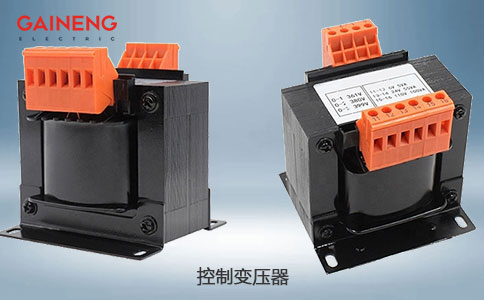

控制变压器是一种小型干式变压器，主要用来改变交流电源的电压。它是由一个铁心和一个线圈缠绕而成的。它不仅可以改变交流电的电压，还可以改变阻抗。当不超过设计功率时，电流也可以改变。在不同的环境中，变压器也有不同的应用。一般用作机床、机械设备中电器的控制照明和指示光源。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
控制变压器按电磁感应原理工作。控制变压器有两组线圈：一次线圈和一次线圈。次级线圈就在初级线圈的外面。当交流电作用于初级线圈时，控制变压器铁芯产生交变磁场，然后次级线圈产生感应电动势。一次绕组和二次绕组一般覆盖在铁芯上，通过磁路和电路耦合相互耦合，使能量从一次绕组传递到二次绕组。相对而言，更精密设备的主要功能包括：防止工人触电、防止干扰、获得适当的电压。其工作原理如下：

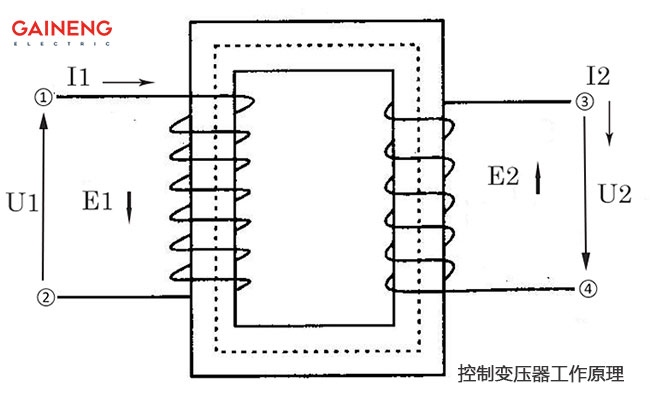

控制变压器工作原理
从图中我们可以看出U1是正选择的交流电压。在一次线圈两侧加载时，导线内会产生I1交流电和交变磁通量。交变磁通量可沿铁芯通过一次线圈和二次线圈，从而实现闭合磁路。在二次线圈中感应到互感电位U2，同时①在一次线圈中感应到自感电位E1，与外加电压方向相反，因此会限制l1的值。如果需要维持①的存在，就需要消耗能量。另外，控制变压器也有损耗。如果二次电流没有连接到负载，但是线圈仍然有电流，那就是我们提到的空载电流。
然后，如果二次线圈连接到负载上，线圈中会产生电流l2，此时会产生与前者①的驱动方向相反的磁通量②，并起到抵消作用。此外，磁芯中的总磁通量减小，自感电压E1也减小，l1也会增大，可见一次电流与二次负载密切相关。如果二次负载电流增大，l1增大，①也增大，那么①增加的部分正好可以用②抵消，保持磁芯总磁量不变。
控制变压器在使用过程中应缓慢上升。同时，控制变压器在运行中不得移动。需要注意的是，控制变压器的结构限制了其长时间工作的能力，只能支持短时间的工作。如果控制变压器长时间运行，控制变压器会因产生过多的热量而烧毁。
控制变压器也可用作化工行业的整流变压器。此时只需将控制变压器的调整分接头重新接线，切断设备的全部电源，然后用两侧的调压设备对控制变压器进行调压，即可用于化工行业。
