规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|
*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的吹塑机成型机和注塑机隔离变压器。
|
注塑机专用变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|

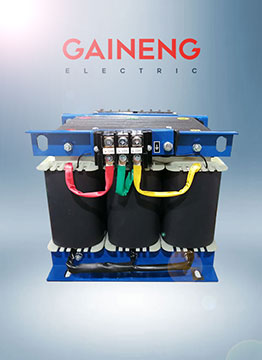

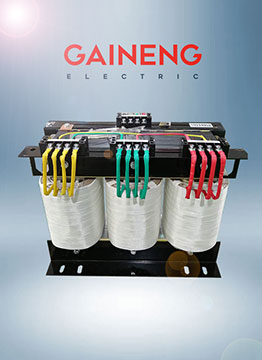

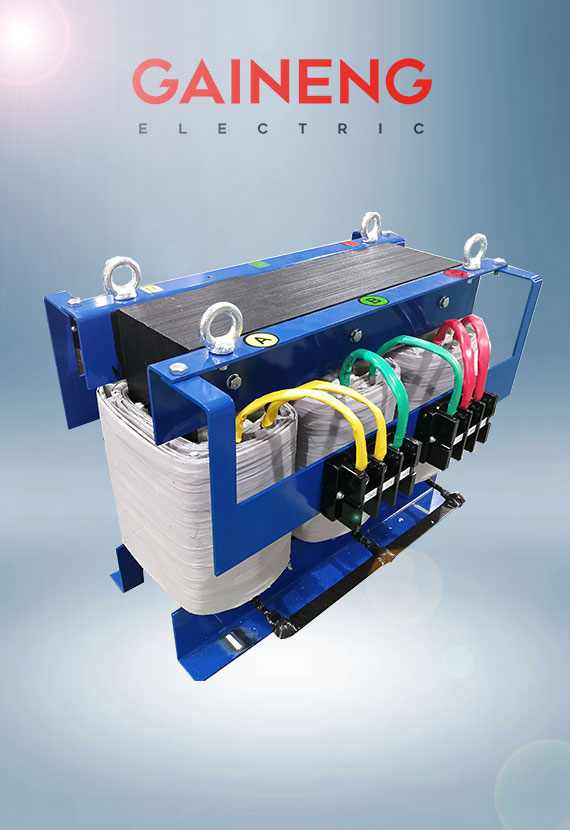

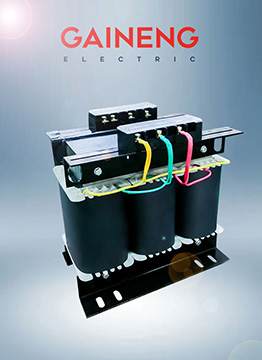

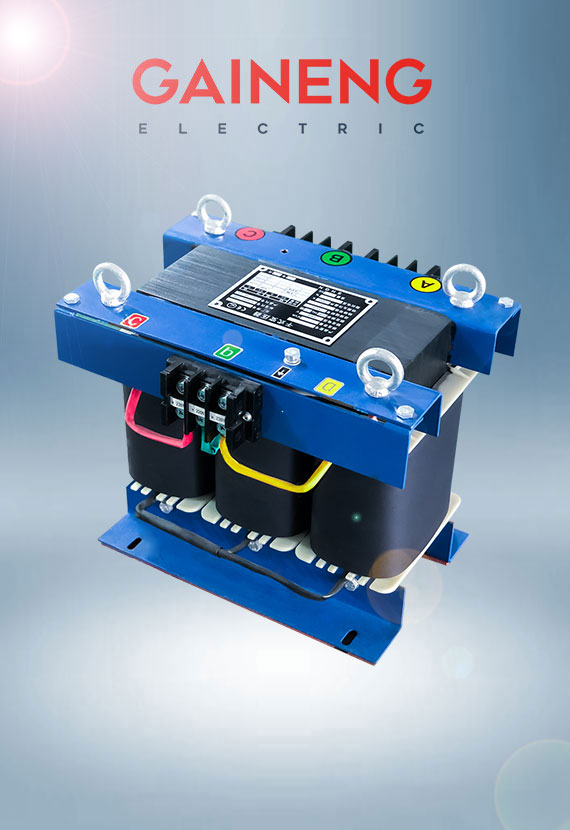

注塑机隔离变压器结构特点：
1.SG系列三相干式变压器可制作成开启式或防护式，具有损耗低、噪音小、防火性能好和不污染环境等优点。
2.本系列变压器体积小，安装方便，工艺美观，属于可移动式变压器。
3.磁场铁芯采用冷轧取向硅钢片，铁轭两侧以工字型和三角铁烤漆钢板作夹件，通过螺杆加以紧固。铁芯材质为进口优质高效的0.35-0.5mm的矽硅钢片，导线为优质的铝线或无氧红铜，有效降低产品运行时的损耗，确保产品的稳定性。生产中过程采用真空绝缘漆并使用F级绝缘材质，大降低了绝缘耐压隐患，极大的提高了产品安全性及使用寿命。

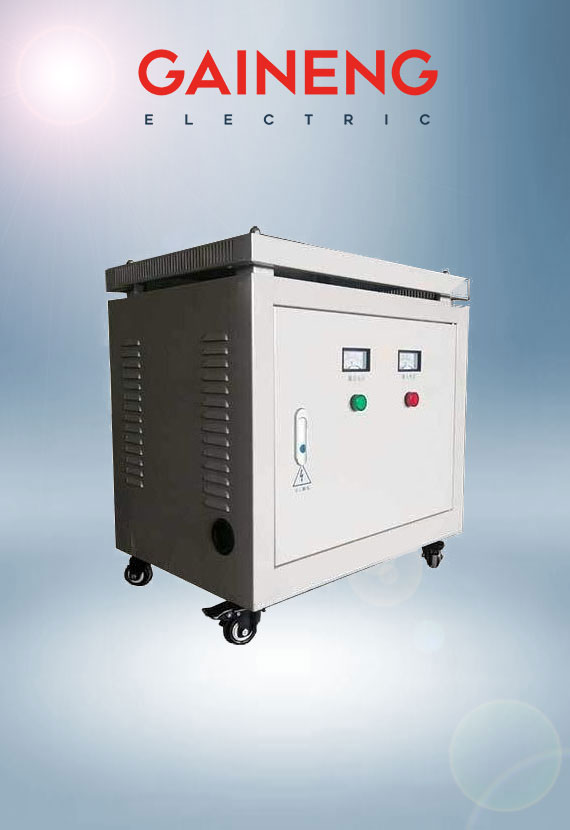

4.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便宜安装电源线路。
注塑机隔离变压器产品特点：
1）、采用进口高磁通硅钢片，系统稳定性和可靠性强，损耗低；
2）、初级绕组和次级绕组电气完全隔离，去三次谐波和抑制各种干扰能力强；
3）、线圈整体采用VPI真空压力浸渍，再高温固化干燥，漆膜光亮均匀、不龟裂、局放≤5pc；
4）、难燃、阻燃、无毒、自熄、防火。在高温明火燃烧下，几乎无任何烟雾产生；
5）、产品漆膜附着力强、机械强度高、具有优异的耐潮湿、盐雾、灰尘能力,适合在高度污染环境下运行；
6）、绝缘层极薄且均匀，短时过负荷能力极强，可120%长期过负荷、140%过负荷3小时；
7）、噪音低、具有过流、过载保护，适用负载广泛、能承受瞬间超载、可长期连续工作。
注塑机隔离变压器特性
具有电压变换功能（如：△/Yo或Yo/△接法）
具有滤波抗干扰功能（如：可以去除三次谐波）
具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒环保特性
