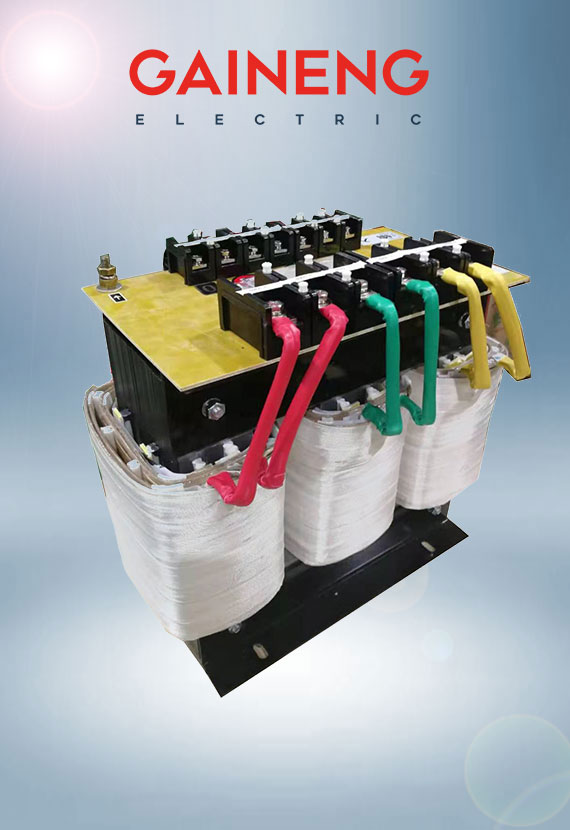

电机自耦变压器启动

电机自耦启动变压器适用于交流50HZ/60HZ,额定电压380V/400V,额定输出容量10KW-300KW三相鼠笼型感应电动机,作不频繁操作条件下的降压起动,利用变压器降压的特点,降低电动机的起动电流，以改善电动机起动时对输电网络的影响.自耦降压启动变压器是一种三相自耦变压器，其原理是减小起动电压，增加起动电流，从而使电动机获得较大的起动电流使其轻松起动。自耦变压器也常常用于电机起动。自耦式变压器是只有一组线圈同时用作原线圈及副线圈的变压器。降压时会从共用线圈引出一部分用作副线圈，而当升压时会从共用线圈引出比原线圈多的一部分用作副线圈。

上海盖能电气有限公司专注设计和生产干式变压器30余年的厂家，制造各种型号规格变压器：三相干式变压器，三相隔离变压器，单相隔离变压器，干式隔离变压器，干式隔离变压器，工业控制变压器，机床控制变压器，高频高压变压器，低压大电流变压器。额定容量0.1KVA-800KVA,华东区（上海，浙江，江苏，安徽，山东，福建）及其它地区干式变压器隔离变压器价格报价：

189 1886 3098 袁先生（微信同号）

变压器电压及容量均可定制

上海盖能电气干式隔离变压器参数型号手册PDF下载

上海盖能电气干式变压器购买须知PDF下载

型号规格及尺寸

型号	规格（KW）	外形尺寸			安装孔距
型号	规格（KW）	A	B	C	E	F	G
QZB-14	14	310	135	240	210	100
QZB-17	17	310	140	240	210	100
QZB-22	22	310	145	250	210	105
QZB-30	30	320	150	250	210	105
QZB-40	40	330	150	265	210	110
QZB-45	45	330	153	265	210	113
QZB-55	55	370	170	280	220	125
QZB-75	75	370	185	300	220	130
QZB-90	90	395	195	320	280	150
QZB-100	100	395	200	320	280	150
QZB-115	115	395	205	320	280	150
QZB-135	135	420	205	350	280	155
QZB-160	160	445	185	375	280	145
QZB-190	190	470	185	400	280	145	17.5
QZB-225	225	520	185	420	320	150	21.5
QZB-260	260	520	190	460	320	150	21.5
QZB-300	300	560	195	460	320	155	21.5

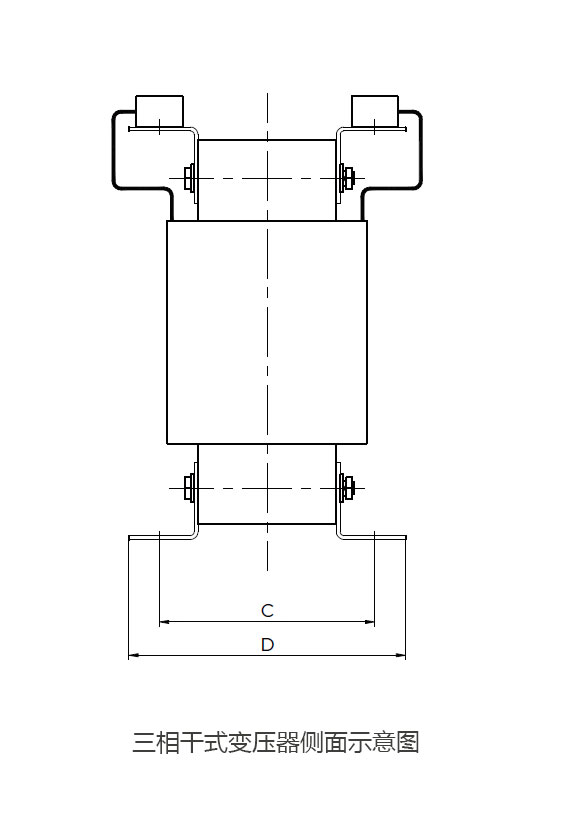

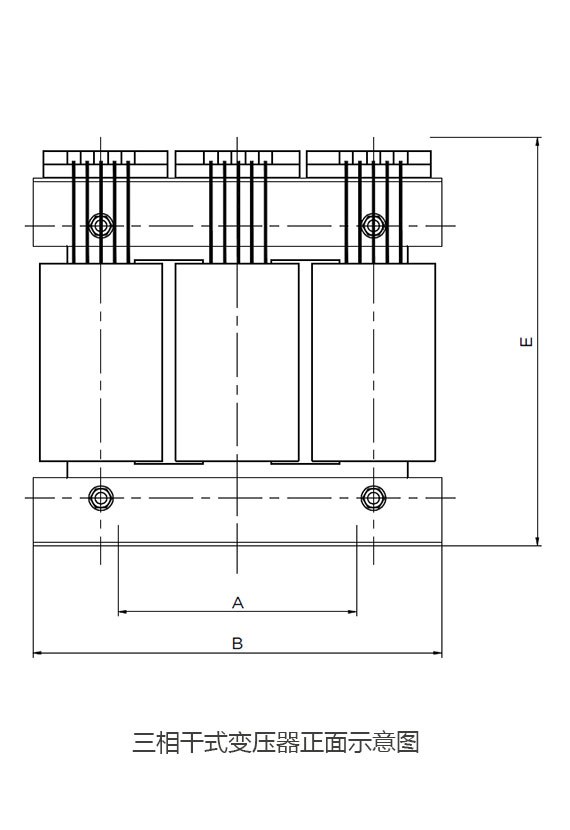

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的电机自耦启动变压器，电机自耦降压启动变压器和三相自耦启动变压器。

电机自耦启动变压器国家标准	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
国际标准	IEC 726
行业标准	JB/T 8750-1998

电机启动自耦变压器

自耦变压器的定义是初、次级无须绝缘的特种变压器。简单来说就是指它的绕组初级和次级是在同一调绕组上，即只有一个绕组的变压器，也就是说它是输出和输入共用一组线圈的特殊变压器。自耦变压器降压启动是利用自耦变压器来降低加在电动机定子绕组上的电压，达到限制起动电流的目的。电动机起动时，定子绕组加上自耦变压器的二次电压。起动结束后，甩开自耦变压器，定子绕组上加额定电压，电动机全压运行。自耦变压器降压启动分为手动控制和自动控制两种。

电机自耦变压器降压启动原理

自耦变压器高压侧接电网，低压侧接电动机。起动时，利用自耦变压器分接头来降低电动机的电压，待转速升到一定值时，自耦变压器自动切除，电动机与电源相接，在全压下正常运行。

利用自耦变压器降低电机启动时的电压，启动以后与自耦变压器脱离，然后直接连接主电源全压运行，分为手动和自动。如果是自动电路的话，需要加时间继电器。

自耦变压器高压端接电网，低压端接三相电机。自耦变压器输入和输出共用了一个线圈，升压降压可以用不同的抽头来实现，而且输入输出必定有一条共用线。常见的有2组或3组的抽头，比如3组的抽头，输出电压是输入端的50%和65%和80%，所以电机启动的时候电流也只有全网启动时的25%、42%和64%，电动机的启动电流和启动转矩与端电压的平方成比例降低，所以启动电流小了，启动转矩也小了，轻松启动。

电机自耦变压器降压启动结构特点

1、自耦启动变压器的额定工作电压为380V，接线为100%端。

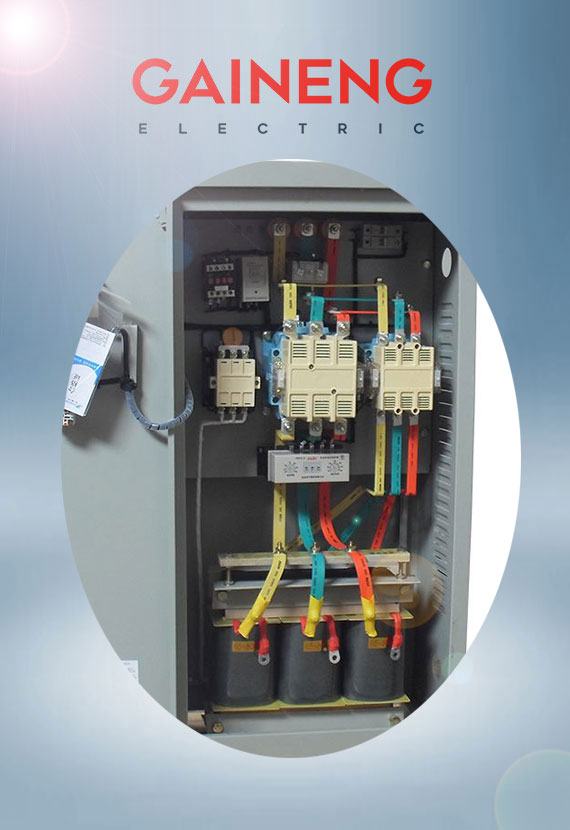

2、本系列变压器具有65%,80%两组起动电压抽头,若需要较小的起动转矩时可选用65%抽头,此时起动电流小，对电网影响小；较大矩时可选用80%抽头；本变压器可装配在XJ01,XJ03,JJ1系列自耦减压起动箱中作主要配件。

3、起动时间：对于所有工作制级别，自耦变压器的一次起动时间应不超过15S。对于处有工作制级别，自耦变压器对于快速连续两次起动，在进行再次起动前，应允许自耦变压器冷却到周围空气温度。自耦变压器仅作长时间间歇起动用。不适宜在频繁操作条件下使用。
