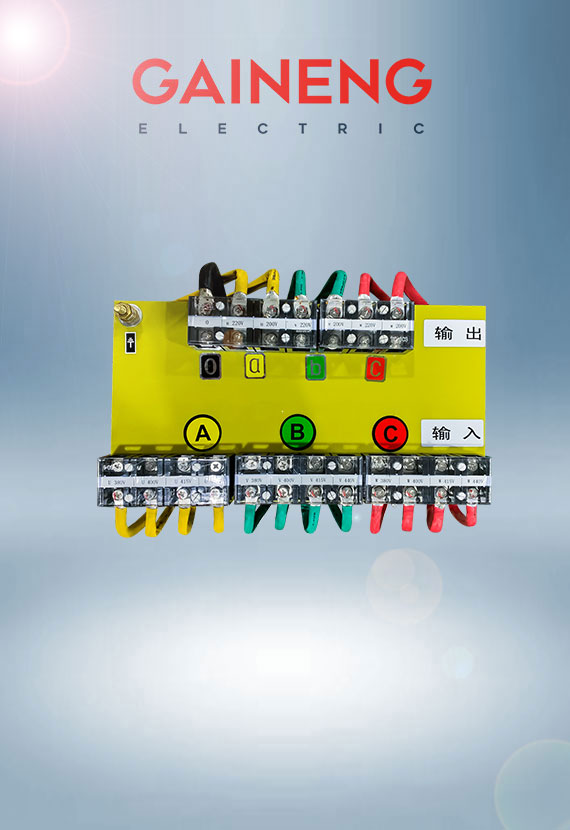

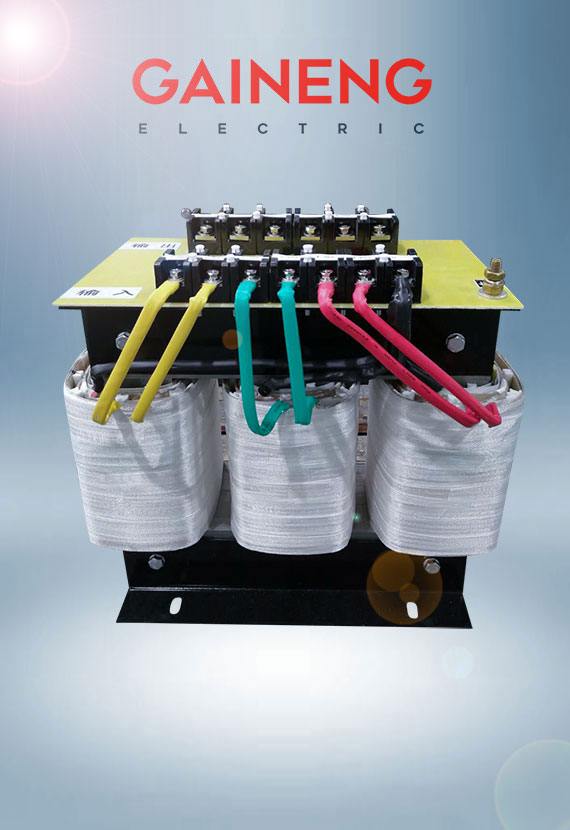

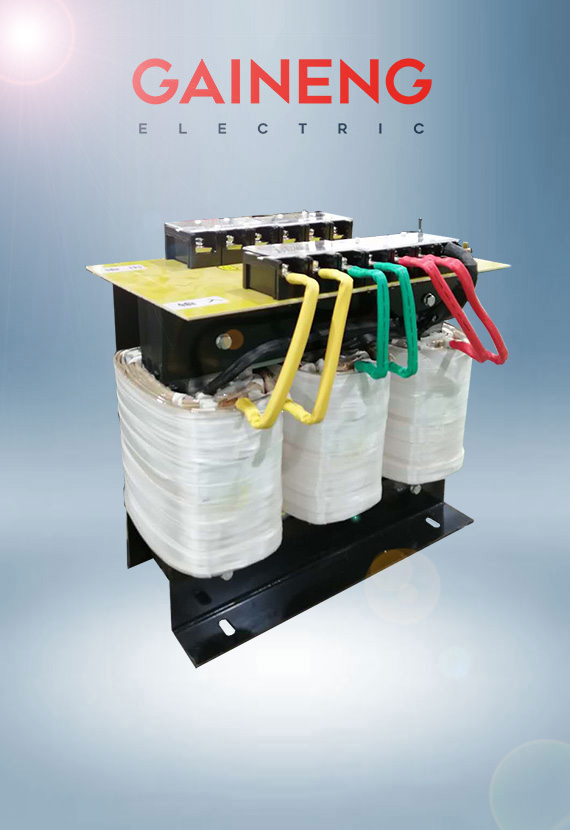

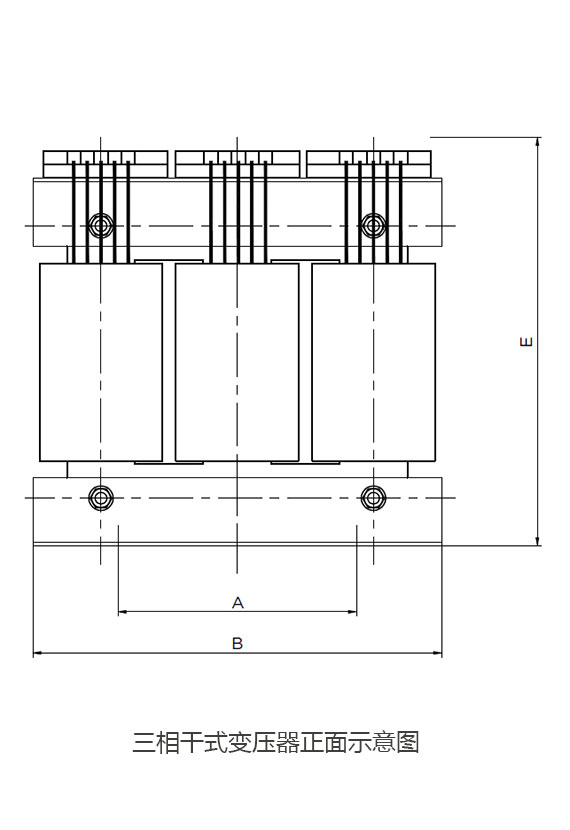

三相干式自耦变压器的作用

三相干式自耦变压器在不需要初、次级隔离的场合都有应用，具有体积小、耗材少、效率高的优点。常见的交流(手动旋转)调压器、家用小型交流稳压器内的变压器、三相电机自耦减压起动箱内的变压器等等，都是自耦变压器的应用范例。

随着中国电气化铁路事业的高速发展，自耦干式变压器供电方式得到了长足的发展。由于自耦变压器供电方式非常适用于大容量负荷的供电，对通信线路的干扰又较小，因而被客运专线以及重载货运铁路所广泛采用。早期中国铁路专用自耦变压器主要依靠进口，成本较高且维护不便。

三相自耦变压器运行方式

电力系统中常采用三绕组自耦变压器作为联络变压器，以减少投资和运行费用。它有高压、中压和低压3个绕组。通常其高压和中压侧均为110千伏以上的系统。其运行方式有以下5种。

①高压侧向中压侧或中压侧向高压侧送电。实线方向为高压侧向中压侧送电，虚线表示中压侧向高压侧送电。因为高中低三个绕组与铁心的相对位置，在制造时与设计有所差异，所以在这种运行方式下，如果中压布置在高低压之间，一般可以传输全部额定容量;如果中压绕组靠铁心布置，则由于漏磁通在结构中会引起较大的附加损耗，其最大传输功率s往往限制在额定容量S1n的70~80%。

②高压侧向低压侧或低压侧向高压侧送电。此时功率全部通过磁路传输，其最大传输功率不得超过低压绕组的额定容量S3n。

③中压侧向低压侧或低压侧向中压侧送电。这种情况与第 2种运行方式相同。

④高压侧同时向中压侧和低压侧或低压侧和中压侧同时向高压侧送电。在这种运行方式下，最大允许的传输功率不得超过自耦变压器高压绕组(即串联绕组)的额定容量。

⑤中压侧同时向高压侧和低压侧或高压侧和低压侧同时向中压侧送电。在这种运行方式中，中压绕组(即公共绕组)为原绕组，而其他两个为副绕组。因此，最大传输功率受公共绕组容量的限制。
