进口设备专用隔离变压器规格型号及安装尺寸
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

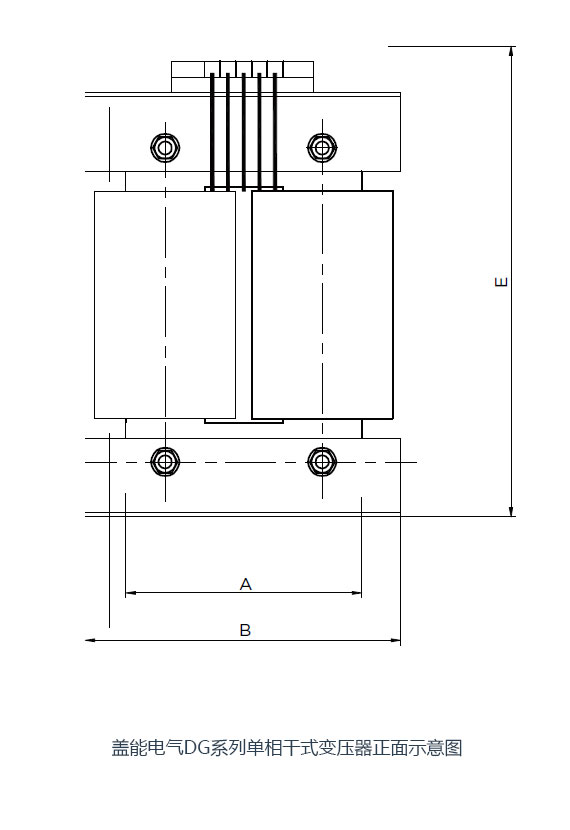

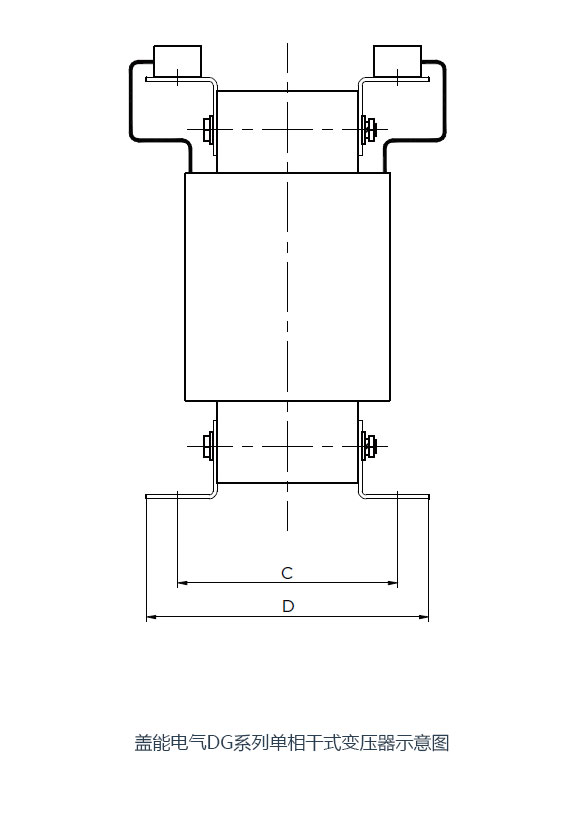

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的三相精密机床隔离变压器，CNC加工中心隔离变压器，数控机床隔离变压器等。
|
进口设备专用隔离变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|
欧美、日本进口设备专用三相隔离变压器 380V变200V，415V变220v隔离变压器，480变380V变压器
一.进口设备专用变压器概述；
进口设备专用变压器为户内空气自冷式，适用于交流50Hz/60Hz、电压1000V及1000V以下的电路中，作为各类进口机床、机械设备等一般电器的控制电源、局部照明及指示电源，也可作为小型动力电源用。
进口设备专用隔离变压器可制成开启式和防护式，具有损耗低，噪音小，防火性能好和不污染环境等优点，
其中防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进线出线孔，以便安装电源线路，还可以按照顾客需要安装电压 指示灯 电流监控仪表，10kva以上大容量增加台湾进口散热风扇，80kva及以上大容量还增加报警器，也可增加万向轮以便移动。
二.进口机电专用隔离变压器结构特点；
日本进口设备专用三相变压器 380V变200V 220v隔离变压器
1.采用优质全新冷轧有取向硅钢片叠装；H级耐温180°漆包线，裸线圈绕组美观大方，初级次级加风道扇热快，镀锌脚架，
2.采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。节能低噪线圈留有通风槽，空气流动畅通，迅速有效降低线圈温度。
进口数控机床变压器精密机床变压器特性优点：
1.高度隔离
2.N-G性能良好
3.将△转换为Y或Y至△
4.电压抽头容易转换
5.按用户的特殊性能要求设计
隔离变压器加装在稳压电源的典型应用
一、在电源输入端接入隔离变压器（三角/星形）
1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
二、在电源输出端接入隔离变压器（星形/三角）
1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。
3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。
三.应用范围；
广泛应用于机械配套，交通、邮电、军事、铁路、进出口设备，科研文化等领域的大型机电设备金属加工设备、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明等需要变压的场所。
四.订货须知；
用户在购买产品时，请明确以下几点：
1、变压器的基本型号、规格、容量及数量；
2、变压器的初级次级电压，以及变压器的接线方法：
3、变压器所带设备容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
