干式隔离变压器工作原理哪些？干式隔离变压器接线图详解！
三相干式隔离变压器的首要任务是将原副边绕组进行电绝缘隔离，因此对它的最基本要求是保证原副边绝缘性能。而变压并不是它的首要任务，多数的隔离变压器并不进行变压，即原副边绕组匝数相等。上海盖能电气有限公司是干式隔离变压器生产厂家，已专注隔离变压器设计和生产30余年的制造企业。下面我们就简单阐述一下干式隔离变压器工作原理和干式隔离变压器接线图！
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
干式隔离变压器工作原理
上海盖能电气设计和生产的干式隔离变压器俗称安全隔离变压器，它一般用于隔离市网电的杂质和维护设备等之用，三相干式隔离变压器的原理和普通变压器的原理是一样的，都是利用电磁感应原理，隔离变压器一般是指1：1的变压器，由于次级不和地相连，次级任一根线与地之间没有电位差，使用安全，常用作维修电源隔离变压器是特殊用途的专用设备，和普通变压器不同之处不单是次级不接地,而且初次级线包间还有隔离层，此隔离层与初级接地端相接，所以次级端不但与电网完全隔离,而且还隔离了静电场!

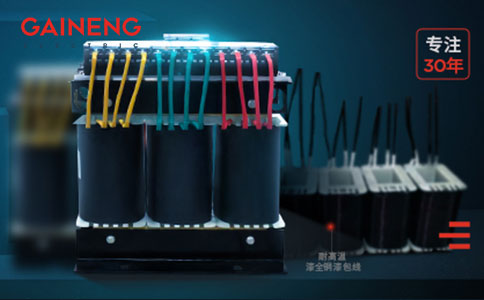

干式隔离变压器
它的安全性在于因次级不接地，因而输出端与地不构成回路,当人体单端接触输出时不会触电.其次因有静电隔离,在次级工作中就避免了静电干扰和静电击穿发生!
普通三相变压器的首要任务是改变电压，分为降压变压器和升压变压器，原副边线圈匝数不相等。隔离并不是它主要的任务，甚至有的变压器原副边并不隔离，比如自耦变压器就是典型。
三相隔离变压器属于安全电源，一般用来机器维修保养用起保护、防雷、滤波作用。
隔离变压器是一种1/1的变压器。初级单相220V，次级也是单相220V。或初级三相380V，次级也是三相380V。首先通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V的电位差。人接触会产生触电。而隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。人接触任意一条线都不会发生触电，这样就比较安全。其次还有隔离变压器的输出端跟输入端是完全“断路”隔离的，这样就有效的对变压器的输入端（电网供给的电源电压）起到了一个良好的过滤的作用，从而给用电设备提供了纯净的电源电压。
干式隔离变压器特性：
1.具有电压变换功能（如：△/Yo或Yo/ △接法）
2.有滤波抗干扰功能（如：可以去除三次谐波干扰功能。可以去除奇数次谐波干扰.）
干式隔离变压器在交流电源输入端的特点:
1.若电网三次谐波和干扰信号比较严重，采用隔离变压器，可以去掉三次谐波和减少干扰信号。
2.采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。
3.非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
干式隔离变压器在交流电源输出端的特点：
1.防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。
2.在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性，得到能反应实际情况的控制信号。

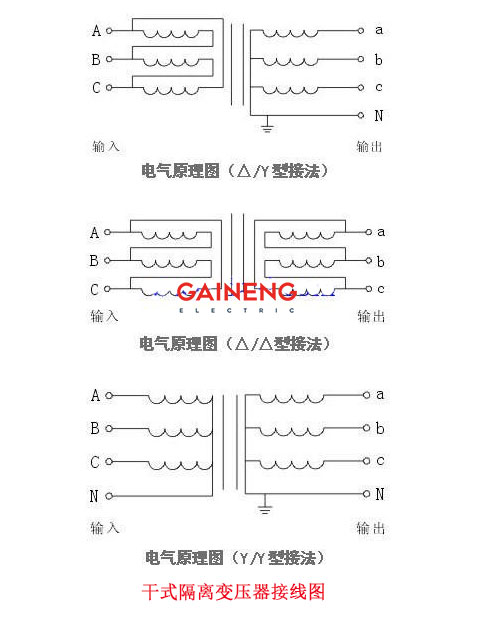

干式隔离变压器接线图
干式隔离变压器的电压可根据需要来选，一般规格有单相220/220V，220/36V、380/220V。三相380/380V、380/220V、380/36V。使用中要特别注意用电器的总容量要小于隔离变压器的容量。目前生产的安全隔离变压器容量为0.1-800KVA。三相隔离变压器有好几种接线方式有三角形型输入 星形接法输出 三角形输入 三角形输出 还有输入星形 输出三角形 输入星形接法 输出星形接法 什么是三角形接法了 简单点就是 输入只有三根火线 A B C 星形接法是 A B C N 多了一根零线
干式隔离变压器接线图
