三相隔离变压器的原理图解!
三相隔离变压器的原理基本都是利用电磁感应原理。使用三相隔离变压器还是很安全的，一般会用作维修电源。隔离变压器常见的的确是1：1变压器比较多，但也不全是这一种规格的。另外，要说明的是控制变压器和电子管设备的电源也属于隔离变压器的一种。在工业中三相隔离变压器的应用比较普遍。上海盖能电气有限公司时三相隔离变压器生产企业，在工业变压器领域已经30余年，接下来我们为大家简要介绍三相隔离变压器原理图解！
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）

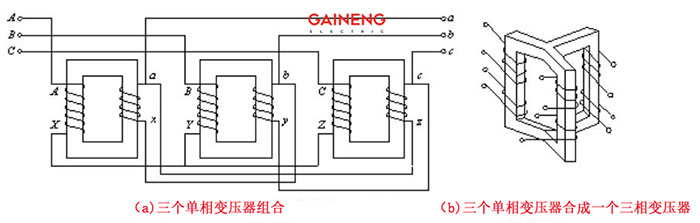

电力工业中，输配电都采用三相制。变换三相交流电电压，则用三相隔离变压器。可以设想， 把三个单相变压器拼合在一起， 便组成了一个三相变压器，各相磁通都经过中间铁心。
三相隔离变压器原理

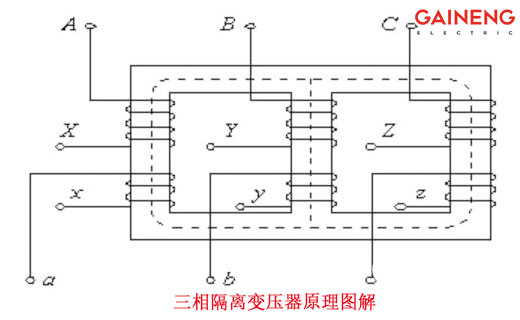

由于三相磁通对称（各相磁通幅值相等，相位互差 120 °），所以通过中间铁心的总磁通为零，故中间铁心柱可以取消。这样，实际制作时，通常把三个铁心柱排列在同一平面，如下图所示。这种三相变压器比三个单相变压器组合效率高，成本低，体积小，因此应用广泛。 原副边可以根据实际需要连接成星形或三角形。原边与三相电源连接，副边和三相负载连接，构成三相电路。
三相隔离变压器原理
三相干式隔离变压器是3个相同的容量单相变压器的组合。它有三个铁芯柱，每个铁芯柱都绕着同一相的2个线圈，一个是高压线圈，另一个是低压线圈。三相变压器是产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路。
U、V、W称为三相，相与相之间的电压是线电压，电压为380V.相与中心线之间称为相电压，电压是220V.三相隔离变压器工作原理：变压器的基本工作原理是电磁感应原理。当交流电压加到一次侧绕组后交流电流流入该绕组就产生励磁作用，在铁芯中产生交变的磁通，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势。
这时如果二次侧与外电路的负载接通，便有交流电流流出，于是输出电能。变压器有不同的使用条件、安装场所，有不同的电压等级和容量级别，有不同的结构形式和冷却方式，所以应按不同原则进行分类。
变压器分为电力变压器（又可分为升压变压器、降压变压器、配电变压器、厂用变压器等）、特种变压器（电炉变压器、整流变压器、电焊变压器等）、仪用互感器（电压互感器、电流互感器）、试验用的高夺变压器和调压器等。
上海盖能电气有限公司是三相隔离变压器生产厂家，企业已专注隔离变压器生产30余年，如需详细了解产品型号规格及价格请浏览：三相隔离变压器
