单相隔离变压器接线图的归纳和总结！
上海盖能电气专注隔离变压器设计生产30余年，按相数有单相和三相隔离变压器，其生产的单相隔离变压器广泛应用于医用电源隔离系统，机床控制系统，进出口机电设备的电源供配电系统。那什么是隔离变压器呢？单相隔离变压器的作用有哪些呢？单相隔离变压器接线图是如何的呢？下面上海盖能电气小编简单的阐述下单相隔离变压器！
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）

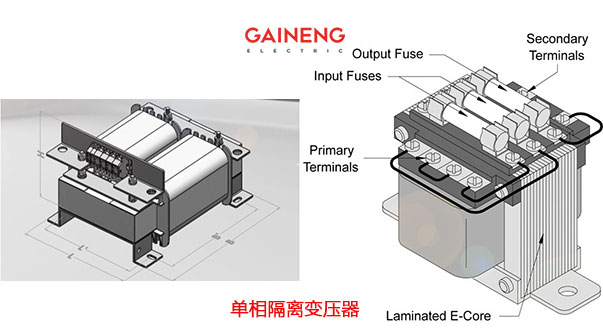

单相隔离变压器
单相隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，单相隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离原副边绕线圈各自的电流。早期为欧洲国家用在电力行业，广泛用于医用隔离电源系统、机床和机械设备中一般电路的控制电源、安全照明及指示灯的电源。
单相隔离变压器作用
单相隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。 另外， 利用其铁芯的高频损耗大的特点， 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。
还有一个很重要的作用就是保护人身安全！隔离危险电压。随着电力系统的不断发展，变压器作为电力系统中的关键设备起着日益重要的作用，它的安全运行直接关系到整个电力系统运行的可靠性。 变压器线圈变形是指线圈在受力后，发生的轴向、幅向尺寸变化、器身位移、线圈扭曲等情况。造成变压器线圈变形的主要原因有二个：一是变压器运行中难以避免地要受到外部短路故障冲击：二是变压器在运输吊装过程中发生意外碰撞。
单相隔离变压器特点
1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输；
2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；
3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；
4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统单相接地；
5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流。
单相隔离变压器接线图

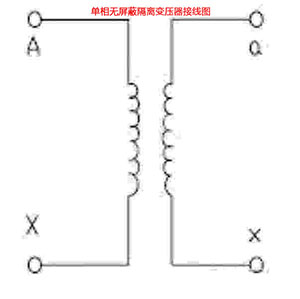

单相无屏蔽隔离变压器接线图
单相无屏蔽隔离变压器接线图

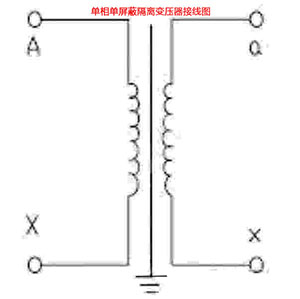

单相单屏蔽隔离变压器接线图
单相单屏蔽隔离变压器接线图

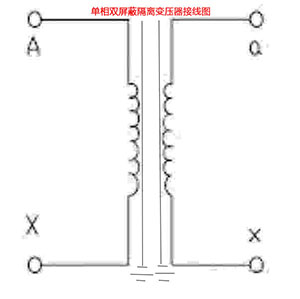

单相双屏蔽隔离变压器接线图
单相双屏蔽隔离变压器接线图
