变压器浪涌电流产生的原因？检测方式有哪些？
由于电压突变引起，当变压器关闭时，当电源正弦波形进入零位时，变压器会产生较大的冲击电流，甚至导致变压器保护动作跳闸。但是，这种可能性很低，因此当变压器关闭时，冲击电流非常小，变压器在空载关闭时会出现磁性涌流。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）

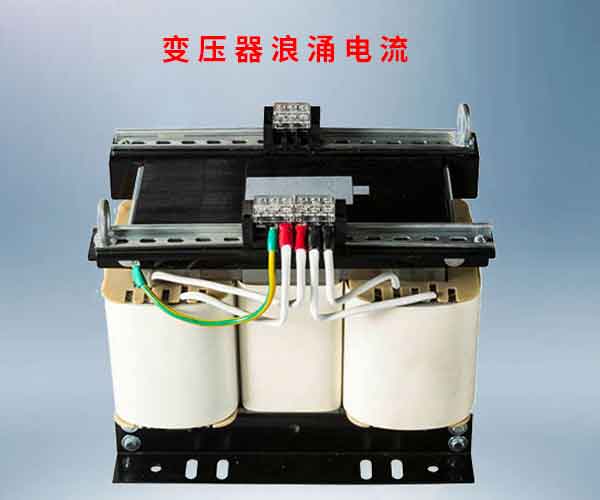

什么是变压器浪涌电流？
变压器在通电时会产生一个很大的电流峰值，称为浪涌电流。
它的大小可以达到稳态磁化电流的80-100倍，也可以达到额定电流的6-8倍。浪涌不会对变压器本身造成很大的伤害，但在某些前提下会导致电波。如果不采取相应措施，变压器可能会过电流或差动继电保护。
造成变压器浪涌电压/电流的原因是什么？
变压器励磁浪涌流是变压器全电压充电时在其绕组电阻中产生的暂态电流。当变压器输入前铁芯中的剩余磁通量与变压器输入时工作电压产生的磁通量方向相同时，总磁通量远远超过铁芯的饱和磁通量，从而产生较大的浪涌流量，其中最大峰值可达到变压器额定电流的6-8倍。励磁浪涌流量与变压器输入时系统电压的相角、变压器铁芯的剩余磁通量和电源系统的阻抗有关。
变压器投入时，最大流量出现在电压通过零点的瞬间（磁通量为峰值）。变压器涌流包含直流组件和高次谐波组件，随着时间的推移而衰减。衰减时间取决于电路电阻和电抗。一般来说，大空间变压器约为5-10S,小容量变压器约为0。S一般在工厂生产检验期间 在电源输入处串联设置电流保护开关(如常用的DZ47-63 C20）如果在启动过程中没有跳闸，则表明激励磁涌流低于保护开关的额定电流。当然，需要打开和关闭几次以检测实际的激励磁涌流。示波器可用于在输入电源串联中连接一个小的非感应电阻，使用示波器监测启动瞬间的浪涌电流峰值，但变压器浪涌电流最大的时间是启动时电源正弦波型进入零的位置。
变压器浪涌电流检测方法：
手动启动时间是随机的，最高值的概率很小，要用专用罗氏线圈来测量。
