变压器设计时联结组别有哪些类型和特点？
联结组别是变压器的重要技术指标，不同的联结组别有不同的使用场所。联结组别表示变压器绕组的连接方法和原始副边对应线电势相位关系的符号。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
它使用时钟表示，由字符和数字组成，前面的字符从左到右表示高压，低压绕组连接方法，后面的数字可以是0-11之间的整数，代表高压绕组线电位移的大小，乘以30°，即低压边线电位滞后于高压边线电位相位移的角度。
绕组联结组别的主要特点是什么？

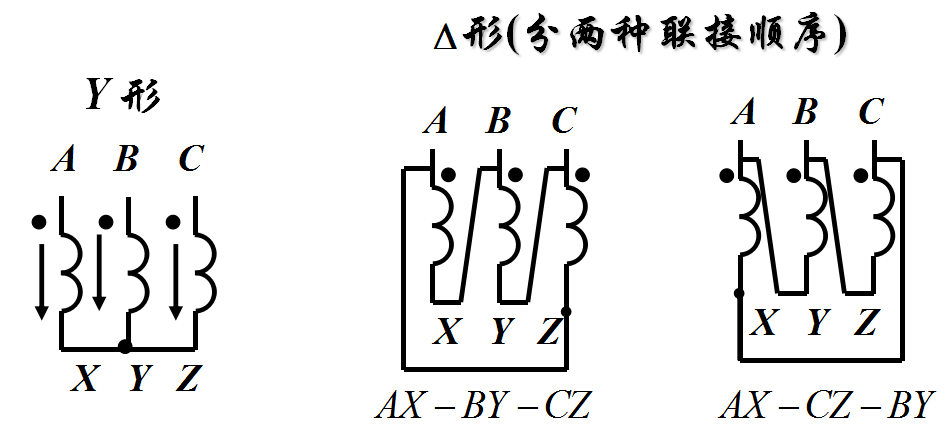

三相变压器常用的绕组连接组有三角形、星形和曲折形。大写字母Y、D、Z用于高压绕组，中低压绕组用同一字母的小写形式Y、D、Z用YN(yn)或ZN(zn)用于中性点引出的星形或曲折连接。
星形联结的优点：
(1)对高压绕组更经济实用。
(2)可提供中性点。
(3)允许中性点直接接地或通过阻抗接地。
(4)允许降级中性点的绝缘水平(分级绝缘)
(5)绕组分接和分接开关允许设置在每个相中性点端。
(6)允许带有中性点的单相负载。
三角形联结的优点：
(1)低压绕组对大电流更经济实用。
(2)降低绕组的零序阻抗，结合星形连接绕组。
曲折联结的优点：
(1)允许具有固有零序阻抗的中性点电流负载(适用于接地变压器，建立系统的人为中性点端子)
(2)当负载不平衡时，系统中的电压不平衡可以减少。
三相变压器常用的联结组号和适用范围是什么？
1.Yyn0联结组
Yyn0连接组的变压器适用于以下场合：三相负荷基本平衡，低压中性线电流不超过低压绕组额定电流的25%。如果考虑电压对称性（如照明负荷），中性点的连续电流不得超过额定电流的10%；当供电系统中谐波干扰不严重时；10kV配电系统；新项目尽量不采用此接线形式。绕组接线图如下：
2.YD11联结组
主变压器常用于110/10kV配电系统。绕组接线简图如下:
3.Dyn11联结组
Dyn11连接组变压器适用于以下场合：单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流的25%；供电系统中谐波源较大，3n次谐波电流突出；10kV配电系统；用于疲劳区域。绕组接线图如下：
4.Dzn0联结组
Dzn0连接组变压器适用于以下场合：中性点可承受绕组额定电流；供电系统中谐波源大，高谐波电流突出；当单相不平衡负荷引起的中性线电流超过变压器低压绕组额定电流的25%时。绕组接线图如下：
5.Yzn11联结组
Yzn1连接组变压器适用于以下场合：曲折接线变压器具有三角形接线变压器能承受单相负荷的特点，星形接线变压器具有中性点的特点；曲折接线有利于防止雷击和过电压损坏，主要用于多雷区域。绕组接线图如下：
