干式变压器一般有哪些连接方式？
在三相变压器中，三个原始边缘线圈与三相交流电源的连接应由两种解决方案连接，即星形连接和三角形0连接。当星形连接(Y形)连接时，当第一端1U1.1V1.1W1为引出端时，三相端1U2.1V2.1W2连接在一起，成为中性点。如果要引出中性点，用N标志，接线用YN表示。同样，这两种方法也应该用于连接三个副线圈。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）

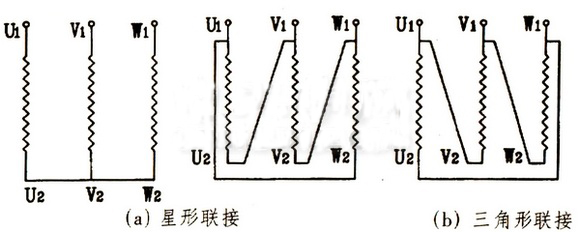

变压器星形连接和三角形连接
原三相变压器。副边绕组可以用星形连接。当用星形连接时，可以引出中性点或不引出。这样，原副边绕组可以有以下组合:Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等。
然而，这些组合符号不足以完全说明原始和副绕组之间的所有连接关系，并进一步说明原始和副绕组之间的电势相位关系。
时钟盘上有两个指针，12个字码，分为12个网格，每个网格代表一个时钟，一个圆周的角度是360°，所以每个网格是30°。按顺时针方向计算短针。例如，12点和11点之间应为30°*11=330°；反过来，如果时针向前转动300°，则必须指示300°/30°=10点。变压器的连接组是用时间计的表示方法解释原始副边线电压的相位关系。
变压器一次绕组和二次绕组相位差
由于接线方式的不同，三相变压器的一次绕组和二次绕组之间存在一定的相位差。以一次线电压为长针，固定在12点，二次侧相应线电压相量为短针。如果相距330度，二次线电压相量必须落在330°/30=11点，如右图所示。如果相差为180°，则二次电压相量必须落在6点，即这组三相变压器的接线组属于6点。

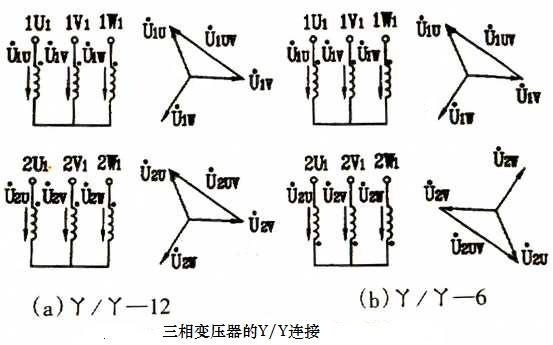

变压器Y/Y连接
如下图所示，原副边绕组不仅为Y连接，而且原副边以同极端为首端，从相量图可以看出原副边的电动势为同相位，因此应标记为12，即将该连接标记为Y/Y-12连接组。图(b)中原用新标准(y、y0)表示。副边的极性不同，所以在同相量图上可以看到原副边的180°相位差，所以应该标记为6，即这种连接方法成为Y/Y-6连接组(新标准用y、y6表示)。

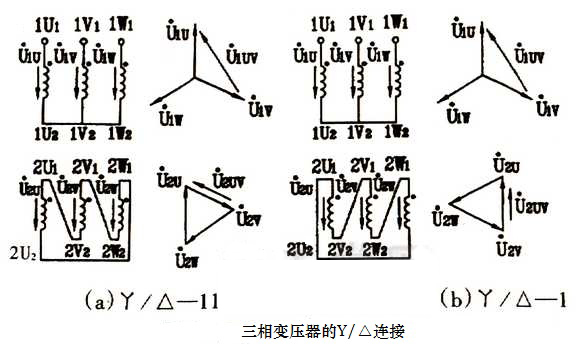

变压器Y/△连接
下图(a)中奖原边形成Y，副边形成△，原副边绕组可以作为首端与极性端相同，该连接方法为Y/△-11连接组(新标准:y，d11)。
我国标准变压器有三种接线组：
1.Y/Yn-12(Y、Yn0)，一般用于配电变压器和容量小(不超过1600KVA)的变电站内销变压器，供电和照明负载。
2.Y/△-11(y，d11)用于中等容量。电压为10KV或35KV电网和电厂的工厂变压器。
3.Yn/△-11(YN，d11)一般用于110KV及以上电力系统。
