电抗器分类和应用有哪些？
本质上，电抗器是一磁材料的空心线圈。可根据需要布置垂直、水平、品字形三种组装形式。当电力系统短路时，会产生大量的短路电流。不受限制，很难保持电气设备的动态稳定和热稳定。因此，为了满足某些断路器遮断容量的要求，出线断路器上经常串联电抗器，增加短路阻抗，限制短路电流。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
电抗器的分类
1.并联电抗器:用于发电机满负荷试验的电抗器是并联电抗器的雏形。由于分段铁芯之间存在交变磁场的吸引力，铁芯电抗器的噪声一般比同容量变压器高10dB左右。并联电抗器中的交流是补偿系统的容抗。电抗电流通常与晶闸管串联，可连续调节。

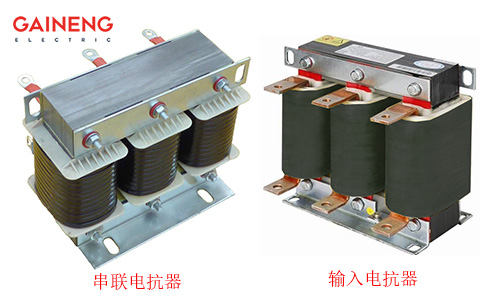

2.串联电抗器：通过交流，串联电抗器与补偿电容器串联，形成稳态谐波（5.7.11.13次）串联谐振。一般有5~6%的电抗器，属于高感值电抗器。
3.调谐电抗器:通过交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收谐波分量，通常n=5.7.11.13.19。
4.输出电抗器:其作用是限制电机连接电缆的容性充电电流，将电机绕组上的电压上升率限制在54OV/us以内。当4-90KW变频器与电机之间的电缆长度超过50m时，应设置输出电抗器，这也用于钝化变频器的输出电压(开关的陡度)，减少对逆变器中部件的干扰和冲击。
5.输入电抗器:其作用是限制变流器换相时电网侧的电压降；抑制谐波和并联变流器组的解耦；限制电网电压的跳跃或电网系统运行过程中产生的电流冲击。当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降为单象限2%，四象限4%。当电网短路电压大于6%时，允许输入电抗器运行。对于12脉动整流单元，至少需要一个相对电压降至2%的网侧进线电抗器。输入电抗器主要用于工业/工厂自动化控制系统，安装在变频器、调速器和电网电源输入电抗器之间，用于抑制变频器和调速器产生的浪涌电压和电流，以及衰减系统中的高谐波和畸变谐波。
6.限流电抗器：限流电抗器一般用于配电线路。同一母线引出的分支馈线一母线引出的分支馈线上，以限制馈线的短路电流，并保持母线电压，以免因馈线短路而过低。
电抗器在变频器中的应用
1.输入电抗器的功能
用于限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效保护变频器，提高功率因数，既能防止电网干扰，又能减少整流单元产生的谐波电流对电网的污染。
2.输出电抗器的作用
输出电抗器的主要功能是补偿长期（50-200m）分布电容的影响，抑制输出谐波电流，提高输出高频阻抗，有效抑制dv/dt，降低高频泄漏电流，保护变频器，降低设备噪声。在补偿功率时，电容器往往受到谐波电压和谐波电流的影响，导致电容器损坏和功率因素降低。因此，在补偿过程中需要进行谐波处理。
3.DC电抗器的作用
直流电抗器连接到变频系统的直流整流和逆变器之间。主要用途是将叠加在直流电流上的交流分量限制在一定值，保持整流电流连续性，降低电流脉冲值，使逆变器运行更加稳定，提高变频器的功率因数。
