单相隔离变压器接线方法有哪些？
单相隔离变压器和其他电气设备一样，可以串联或并联。例如，配电变压器通常绕有二次或低压绕组，这些绕组可以串联或并联。一次电压的可用性和负载的要求决定了变压器的接线方式。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
由于变压器基本上是交流设备，它们不像直流电源那样有固定的极性。然而，它们确实有相对的极性标记，当它们以不同的排列方式连接在一起时，必须附着这些标记。极性是从一次绕组相对于二次绕组获得的瞬时电压。
单相隔离变压器接线图
单相隔离变压器导线通常通过绝缘套管从变压器的钢套管中引出。在所有变压器中，H端子总是高压端子，X端子总是低压端子。根据哪一个是源，哪一个是负载，可以指定为主或次。按照惯例，端子Hi和X1具有相同的极性，这意味着当H1瞬时为正时，X1也瞬时为正。当以并联、串联或三相配置连接单相变压器时，这些标记用于建立正确的端子连接。正确理解极性是正确构造三相变压器组和正确地将单个或三相变压器与现有电气系统并联的关键。图1正极性和负极性变压器端子标记

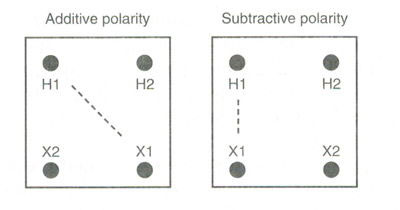

实际上，变压器上的端子以标准方式安装，以便变压器具有正负极性，如图1所示。当端子H1与端子X成对角线相对时，变压器被称为具有相正极性；同样，当端子Hi与端子Xl相邻时，变压器具有相负极性。

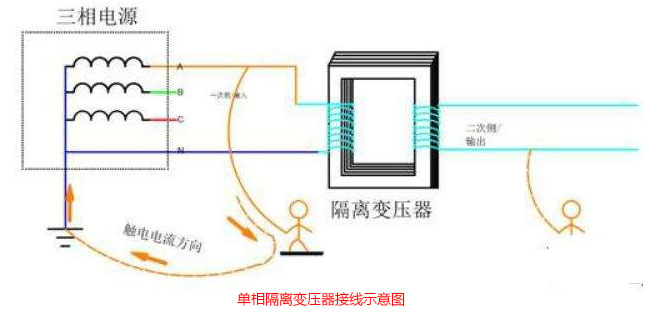

单相隔离变压器接线图1
变压器的标准极性名称如下：
200kVA以上制造的隔离变压器将具有负极性。
电压额定值高于9000伏的隔离变压器，无论其kVA额定值如何，都将具有负极性。
额定电压为9000伏或以下的200千伏安或以下制造的隔离变压器将具有附加极性。
如果隔离变压器引线没有标记，则可以进行极性测试以识别和标记引线。按照惯例，当从变压器的低压侧看变压器时，左上角的端子总是标记为H1。
图2。二次绕组并联的双电压互感器。
单相隔离变压器接线图2

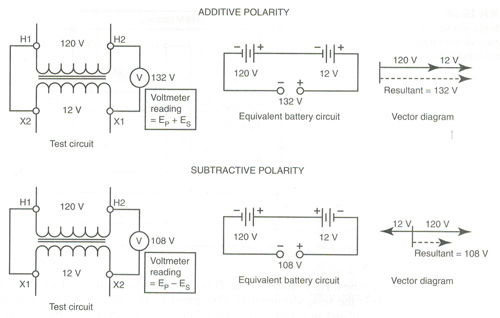

考虑到这一点，H1和H2引线被标记。接着，在H1引线与其相邻的低压引线之间连接跨接器，在H2与另一低压引线之间连接电压表。然后对H1和H2引线施加低电压，并记录电压表读数。如果电压表读数大于施加的电压，则变压器是附加的，XI将是右侧的引线。如果电压表读数小于所施加的电压，则变压器是相减的，Xi在左侧（图2）。在极性测试中，跨接导线有效地将二次电压ES与一次电压E串联起来。因此，ES可以从E中加或减。从中可以看出“加”和“减”这两个术语是如何推导出来的。
图3。两台单相变压器并联。
单相隔离变压器接线图3

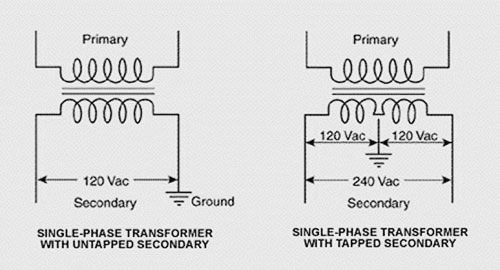

另一种极性标记是通过使用点。点符号与示意图一起使用，表示在同一时刻哪些端子是正的。图3说明了如何使用点符号来标识Hi和Xi引线。
变压器接线图可在变压器铭牌上或接线室盖内找到。导线或端子标有Hs和Xs。一般来说，将单个变压器连接在一起需要：
它们的额定电压必须相等。
它们的阻抗百分比必须相等。
必须确定它们的极性，并相应地建立连接。
个别变压器很少串联。然而，如果串联连接，它们的电流额定值必须足够大以承载负载的最大电流。为了最有效地运行，它们的电流额定值必须相等。
变压器串联以获得更高的电压额定值，并联以获得更高的电流额定值。在图25-18所示的示例中，两个单相变压器与其串联的一次绕组相连。电路的给定参数是480伏的电源电压，两个负载要求各为120伏。一次绕组的额定电压为240伏，二次绕组的额定电压为120伏。为了在每个一次绕组上降低240伏电压，由电源提供480伏电压，两个一次绕组串联在一起。
总结
单相隔离变压器的接线方式根据客户的具体需求和涉及要求而定，作为专注设计生产隔离变压器30余年的制造商，盖能电气提供各种额定容量的单相隔离变压器，如额定容量5KVA的单相隔离变压器到额定容量50KVA的单相隔离变压器，如需要其它规格尺寸的隔离变压器请致电：18918863098（微信同号）
