变压器铭牌上的阻抗电压有什么作用？

在变压器铭牌上有个参数，称为“阻抗电压”，一般是在5-10之间，一般情况下，每个人都可以看到它。以下的变压器也称为“短路阻抗”，现在的标准叫法也是短路阻抗，还是习惯叫阻抗电压。
引文作者:上海盖能电气市场部（专注干式变压器30年）
电话：189 1886 3098（微信同号）

那这个阻抗电压是什么意思，有什么用？从阻抗电压的含义.测量方法.作用.现实矛盾等几个方面来详细介绍这个参数。

什么是阻抗电压呢？

阻抗电压，是变压器的一个参数，用百分数表示，它使变压器的二次绕组短路，使一次绕组的电压慢慢增大，当二次绕组的短路电流达到额定电流时，施加的电压(短路电压)与额定电压的比值之比。

以算式表示为：Uk%=短路电压/额定电压*100%。

这样的解释太官方了，我觉得结合变压器等效电路来理解这个参数，会比较容易些。

简化后的变压器等效电路为Rs，变压器内部电阻为Xs,Xs为电抗，用Zs表示整个变压器的阻抗。L是负载侧的阻抗转换为主侧的Z\\\\\\\\\\\\'L。

根据阻抗电压的意义，将二次绕组短路，即Z\\\\\\\\\'L为0，然后再缓慢地给一次绕组加压，直到二次侧的电流与变压器额定电流相等，即我们所需的短路电压值。这样，就可以很容易地通过上述算式得到阻抗电压值。

在实际测试过程中，依据阻抗电压原理，借助专业测试设备，可以很方便地测量短路电压，从而计算出阻抗电压值。

在此，我们借助于一个仪器来简单地看看。

1.根据测阻抗电压的接线方式，接通仪器的接线。

2.变压器高压接仪表，二次可靠的短接。

3.变压器通过自耦变压器缓慢地向侧加压。

4.当电流与额定电流相等时，电压值即为所需短路电压值。注：本仪器显示的是主侧的电流值。

特别是在测试过程中还有很多需要注意的问题，以及需要有高电压试验的专业人员来操作，这里就不再叙述。

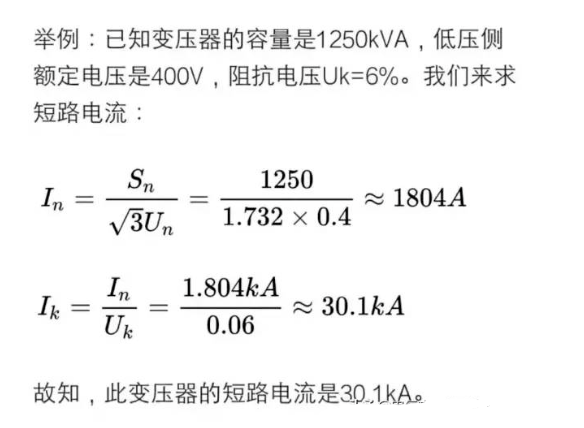

1.根据变压器的阻抗电压，可以计算出变压器能承受的最大短路电流，这是衡量变压器性能的重要指标。其计算方式是：

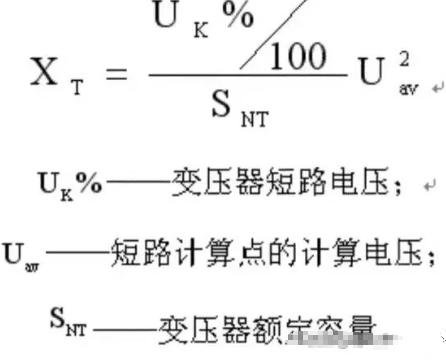

2.可按阻抗电压求出变压器的电抗，计算公式如下：

由上述内容不难看出，实际应用中，阻抗电压是一对矛盾体。

变压器等容量，阻抗电压小，成本低，效率高，价格便宜，运行时压降和电压变化率也小，电压质量易于控制和保证，因此从电网运行角度考虑，希望阻抗电压小一些好。

但是从变压器限制短路电流条件来考虑，希望阻抗电压大一些好，以避免电气设备(如断路器、隔离开关、电缆等)在工作中经受不住短路电流的影响。

为更好地处理好正常运行与事故运行之间的矛盾，国家对各种变压器的阻抗电压规定不同。一般而言，电压等级越高，阻抗电压的数值越大。

其中6~10千伏级的变压器为4~5.5%,35千伏级的变压器为6.5~8%,110千伏级的变压器为8~9%;220千伏级的变压器为12~14%。从而使变压器的阻抗电压达到标准化。

标准化的阻抗电压，也能适应变压器的并联，因为变压器的阻抗电压不同，在负载时电压的波动也不同。变压器在并联运行时，由于容量相同、阻抗电压不同，会出现变压器阻抗电压过低，而阻抗电压较大的变压器未满负荷。这种两个变压器并联运行，既安全又经济。
