干式隔离变压器如何接线？
干式隔离变压器广泛适用于交流50Hz至60Hz，电压690V以下的电路中，产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。上海盖能电气有限公司是一家专注干式隔离变压器30余年的生产企业，其设计和生产的干式隔离变压器广泛应用于风电光伏，机床机电设备，数据中心，医用电源隔离，船用岸电等。那干式隔离变压器如何接线呢？下面我们就简单阐述一下。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）

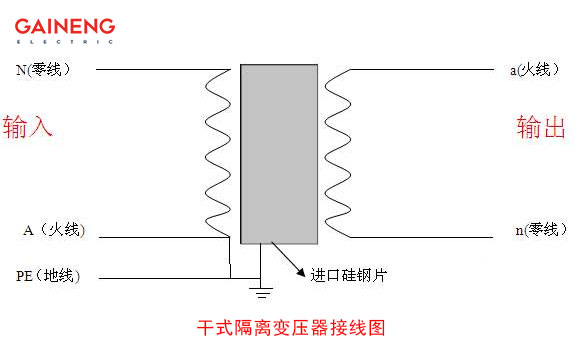

干式隔离变压器接线图
干式隔离变压器优点
1、高度隔离；
2、N-G性能良好；
3、高度共模干扰抑制；
4、将△转换为Y或Y至△；
5、电压抽头容易转换；
6、按用户的特殊性能要求设计。
干式隔离变压器接线方法
干式隔离变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；
常见的干式隔离变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
干式隔离变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
干式隔离变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。n表示中性点有引出线。Yn0接线组别，UAB与uab相重合，时、分针都指在12上。“12”在新的接线组别中，就以“0”表示。
