干式变压器的电压阻抗是什么？干式变压器阻抗电压原理是什么？
干式变压器（干式隔离变压器和干式自耦变压器），相信很多朋友都不陌生。干式变压器铭牌上有个参数，叫做“阻抗电压”，通常是一个5-10之间的百分数，估计大家也都见过吧。我们把阻抗电压也称作是“短路阻抗”，现在标准叫法也是短路阻抗。那么，这个阻抗电压是什么意思，有什么用呢？上海盖能电气有限公司是一家专注30余年的干式变压器生产厂家，在为客户设计和生产过程中常遇到客户不同要求的阻抗电压，那在对干式变压器设计中必须要考虑和计算的因素。今天就从阻抗电压的含义、原理等几个方面来详细说说这个参数。
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
阻抗电压究竟是什么？
阻抗电压，是以百分数表示的一个变压器参数，它是将干式变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压）与额定电压的比值百分数。
用算式来表示就是：Uk%=短路电压/额定电压*100%。阻抗电压有什么用？
阻抗电压是变压器的一个重要参数，它与变压器的很多因素有关，比如：容量、铜损、铁损、线圈材质与结构等。它对供电系统的稳定性、对负载的供电质量、对变压器并联后的安全与可靠性等等都有关系。
变压器的阻抗电压原理
变压器阻抗电压是指在二次侧直接别时，在一次侧施加额定频率的低电压，当二次侧流过额定电流时，一次侧的加压值，通用百分数形式表示，如Ud%。由此定义可推导得出短路电压的百分数等于短路阻抗的百分数，所以短路电压一般称为阻抗电压。
在农用变电所设计中，选择变压器时往往只注意到电压和容量，而忽视了变压器的阻抗电压数值。其实，变压器的阻抗电压乃是变压器特性中最重要的技术参数之一，并与诸参数有着密切关系。阻抗电压大，短路电流小，负荷特性较软(即阻抗电压大的变压器随着负荷的增加，二次电压下降较快)，无功损耗大，相同负荷下的功率因数较低。
设计中，要选择适当的阻抗电压值。阻抗电压的大小决定于变压器的结构。正常运行要求变压器的阻抗电压小些，可使线圈端电压的波动受负载变化的影响小些;限制变压器短路电流，则希望阻抗电压大一些。为了妥善处理正常运行和事故运行的矛盾要求，国家对各类变压器的阻抗电压给予不同的规定。一般来说，电压等级越高，阻抗电压数值越大。如6～10千伏等级的电力变压器为4～5.5%;35千伏等级的电力变压器为6.5～8%;110千伏等级的电力变压器为8～9%;220千伏等级的电力变压器达12～14%。这就使变压器阻抗电压达到标准化。
阻抗电压的标准化，以适应变压器的并联所由于不同阻抗电压的变压器在负载时电压波动不一样。当容量相同而阻抗电压不同的变压器并联运行时，就会发生阻抗电压较小的变压器已经过载，而阻抗电压较大的变压器尚未满载的现象。这样的两台变压器并联运行，既安全，也不经济。

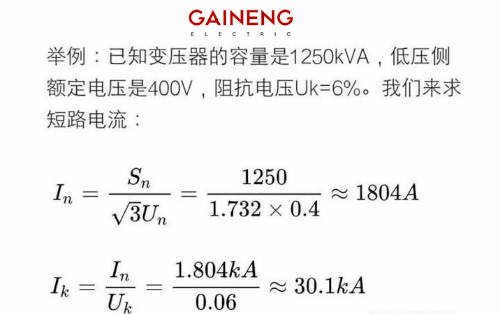

另外，变压器阻抗电压的大小，还影响变压器的成本、效率和机械强度。由此可见，对变压器的阻抗电压应该有一个充分的认识，在设计造型时应予认真对待。下面我们就简单举个案例来如何计算干式变压器阻抗电压：
干式变压器阻抗电压
