光伏逆变器带隔离变压器的作用是什么？
通常我们把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。那哪些光伏逆变器需要带隔离变压器的呢？上海盖能电气有限公司是专注隔离变压器30余年的厂家，下面我们就简单阐述下光伏逆变器带隔离变压器的作用！
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
光伏逆变器中有些必须要带隔离变压器，而有些光伏逆变器就不需要带隔离变压器，如果光伏电池组件是用非晶硅组件，逆变器输出就需要带隔离变压器；如果是单晶硅或多晶硅组件，逆变器输出就不需要带隔离变压器。那下面我们就简单介绍下光伏逆变器带隔离变压器的作用！

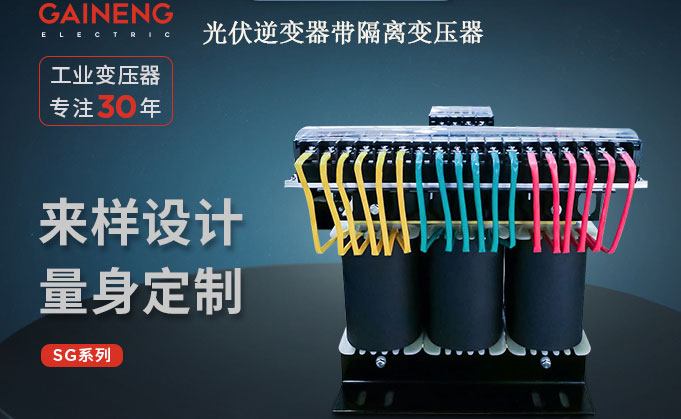

光伏逆变器带隔离变压器
逆变器后侧安装隔离变压器是逆变交流电源的常规作法，例如大容量的UPS在逆变器输出侧一般都安装有隔离变压器，其作用主要有以下几点。
1、隔离作用。三相交流市电输入UPS，经整流和逆变后输出三相或单相交流电源，逆变器在将直流电源变换成交流电源的过程中会产生高次谐波，由于这些高次谐波的频率是基波的整数倍，当高次谐波电流流过隔离变压器一次侧绕组时，将在绕组中产生很大的感抗，这样诣波电流就会变的很小，也就是在隔离变压器二次侧谐波电流就会很小，保证为负载提供洁净的电源。
2、增大短路阻抗。当UPS负载侧出现短路故障时，由于隔离变压器二次绕阻存在阻抗，可以大大减小短路时的短路电流，降低短路电流对逆变器的冲击和损坏。
3、逆变器中的变压器主要是起升压作用，就是为了使发出来的电可以直接并到低压电网中。单相变压器就是变压到230V左右，比市电单相电略高；三相的就变压到400V左右，也是比市电三相电略高。
4、提供UPS输出电源的中性点。因为由三相逆变器输出的三相交流电源是没有中性点的，若相取得交流220V电源就必须在逆变器后侧安装隔离变压器，将变压器二次侧中性点引出，从而获得交流220V电源。
5、 有些变压器除了升压还有隔离的作用，逆变器是靠IGBT功率器件来逆变的，这些功率器件会产生较多的3次谐波及3的倍数次谐波，这些谐波对电网污染比较严重，加了隔离变压器（一次为三角形接法，二次为星型接法）可以有效滤去3次级3的倍数次谐波。
