安全隔离变压器的工作原理是什么？
为了保护电路、设备和人员免受冲击和短路，以及进行准确测量，必须进行电气隔离。隔离，也称为电流隔离，意味着电流不存在直接传导路径；不存在物理连接。隔离可以通过电磁、电容或光学设备来实现。当物理和电气隔离电路与不需要的电流，所需的信号和功率需要通过分离的电路传输。为了传输信号，安全隔离变压器使用磁通量，电容隔离器使用差动电压，光耦使用光来桥接间隙。上海盖能电气有限公司专注安全隔离变压器设计和生产30余年的制造企业，已积累了大量的经验，那我们简单阐述一下安全隔离变压器的工作原理！
引文作者:上海盖能电气市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）

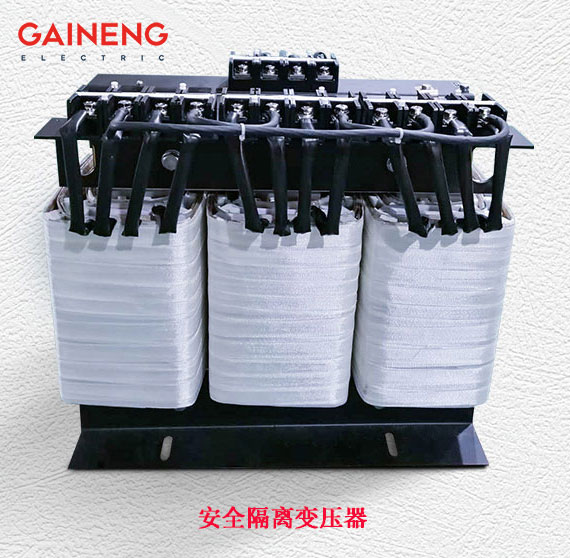

安全隔离变压器
什么是安全隔离变压器
安全隔离变压器用于将交流电电源的电力传输到设备上，在该设备上，为了安全措施，将供电设备与电源隔离。它们提供电流隔离，这是隔离电气系统不同部分以防止电流流动的原理。在这里，没有直接的传导路径，但是，能量仍然通过电容、感应或电磁波在截面之间交换。然而，这些变压器阻止了信号中的直流分量从一个电路传输到另一个电路，同时让交流分量通过。
一次绕组和二次绕组之间比率为1:1的隔离变压器用于防止接地和通电导体之间的电击。它们还被用来抑制电噪声，并被用于为敏感设备（如计算机、医疗设备和实验室仪器）供电。这种变压器的一次和二次之间有特殊的绝缘，绕组之间可以承受1000到4000伏的高压。
为什么要使用安全隔离变压器？
1.保护用户免受设备故障的影响
2.实现安全准确的测量
3.避免接地回路
4.将电气系统的一部分与另一部分物理分离
安全隔离变压器的工作原理
安全隔离变压器属于安全电源,一般用来机器维修保养用起保护、防雷、滤波作用. 安全隔离变压器是一种1/1的变压器.初级单相220V,次级也是单相220V.或初级三相380V,次级也是三相380V.首先通常我们用的交流电源电压一根线和大地相连,另一根线与大地之间有220V的电位差.人接触会产生触电.而隔离变压器的次级不与大地相连,它的任意两线与大地之间没有电位差.人接触任意一条线都不会发生触电,这样就比较安全.其次还有隔离变压器的输出端跟输入端是完全“断路”隔离的,这样就有效的对变压器的输入端(电网供给的电源电压)起到了一个良好的过滤的作用.从而给用电设备提供了纯净的电源电压。
安全隔离变压器主要是利用电磁感应.隔离器可以减小原线和副线的电容.一般采用的都是1:1的规格.是为了方便维修.一般在空调内使用的比较多.一般情况下,变压器原绕组和副绕组之间,是存在隔离电路作用的.但是如果频率较高的话,在这样的情况下,就会出现静电的干扰,一般是出现在两侧. 这种干扰是可以避免的,只需要将隔离变压器原、副绕组分别放在不用的心柱上就可以了.这样一来,是可以使两者之间的电容得以减小.它们之间的位置摆放是有一定的原理和作用的.如果同心放置,就会加置静电的屏蔽,抗干扰性是非常的高的.
安全隔离变压器应用
安全隔离变压器采用三相双绕组结构,具有防雷击、防干扰特性.原副边每个绕组分成两个线圈,该两个线圈是用两层互相绝缘的金属箔并绕起来的.于是该两线圈之间就存在电容C(即容性隔离变压器). 变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯).主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等.按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等).电路符号常用T当作编号的开头.例: T01, T201等.
总结
安全隔离变压器使交流设备上的工作更安全，并能防止无意中引入短路。根据相互感应的原理，它们用于断开接地回路，并在意外接触可能导致问题的地方移除意外电流路径。选择安全隔离变压器时，请根据您的要求选择具有适当额定值和规格的变压器。
隔离电路仍然是带电电路！当使用安全隔离变压器时，无论是为被测单元供电，还是为示波器或其他设备供电，都要知道使用的接地；仍然需要按照所有安全措施检查工作区域和电路中的电压和电流！
