25KVA三相干式变压器

上海盖能电气是专注干式变压器生产厂家，设计生产各类SG三相干式变压器型号，SG系列中的25KVA三相干式变压器采用优质材料和先进的工艺技术专业生产，其广泛应用于机床机械，进出口机电设备，光伏发电，风力发电，船用隔离供电系统，工频UPS不间断电源等。上海盖能电气设计生产的SG系列三相干式变压器额定容量0.5KVA--800KVA 之间，产品参照国外同类产品最新研制开发进口设备用变压器，产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。SG 系列三相干式变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过690V 的各种供电场合。产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均根据用户的要求进行精心的设计与制造。更具更有防火、防潮、安全可靠、节约电能及维护方便等优点。

上海盖能电气有限公司专注设计和生产干式变压器30余年的厂家，制造各种型号规格变压器：三相干式变压器，三相隔离变压器，单相隔离变压器，干式隔离变压器，干式隔离变压器，工业控制变压器，机床控制变压器，高频高压变压器，低压大电流变压器。额定容量0.1KVA-800KVA,华东区（上海，浙江，江苏，安徽，山东，福建）及其它地区干式变压器隔离变压器价格报价：

189 1886 3098 袁先生（微信同号）

变压器电压及容量均可定制

上海盖能电气干式隔离变压器参数型号手册PDF下载

上海盖能电气干式变压器购买须知PDF下载

SG三相干式变压器规格型号及安装尺寸

规格	输入电压	输出电压	不带机箱尺寸(cm)/ 重量(kg)	带机箱尺寸(cm)/重量(kg)
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根据客户要求订制	380V 220V 210V 208V 110V 36V 可根据客户要求订制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

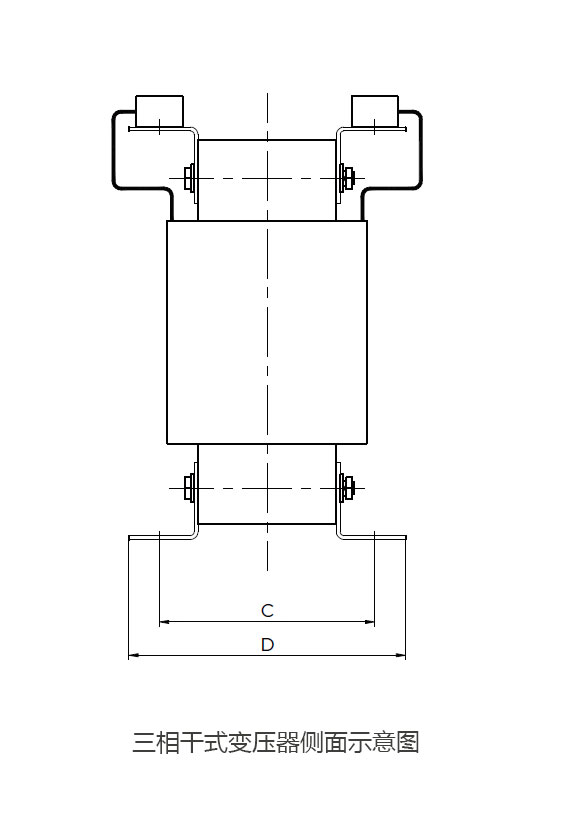

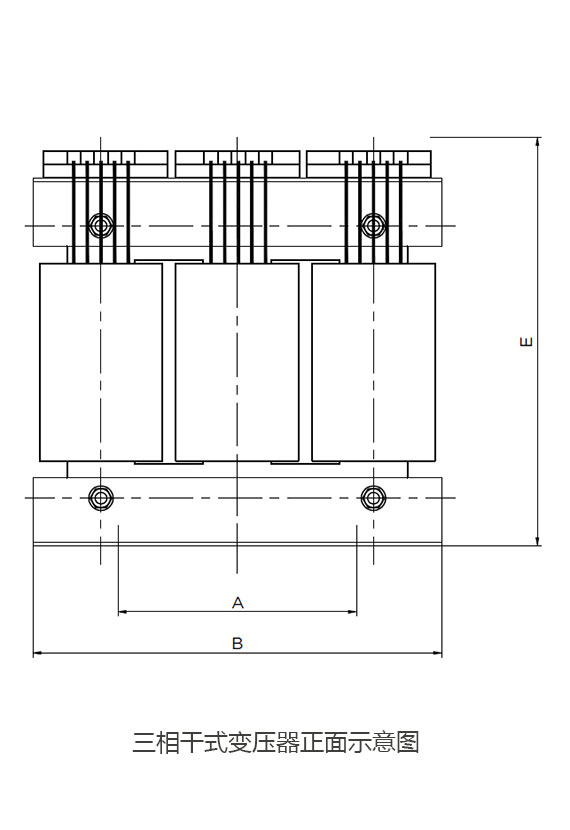

*标注尺寸参考左图图纸

*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的三相干式变压器三相隔离变压器。

SG三相干式变压器国家标准	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
国际标准	IEC 726
行业标准	JB/T 8750-1998

SG三相干式变压器原理

电力工业中，输配电都采用三相制。变换三相交流电电压，则用三相变压器。可以设想，把三个单相变压器拼合在一起，便组成了一个三相干式变压器，各相磁通都经过中间铁心。

由于三相磁通对称（各相磁通幅值相等，相位互差 120 °），所以通过中间铁心的总磁通为零，故中间铁心柱可以取消。这样，实际制作时，通常把三个铁心柱排列在同一平面，这种三相干式变压器比三个单相变压器组合效率高，成本低，体积小，因此应用广泛。原副边可以根据实际需要连接成星形或三角形。原边与三相电源连接，副边和三相负载连接，构成三相电路。

SG三相干式变压器是3个相同的容量单相变压器的组合。它有三个铁芯柱，每个铁芯柱都绕着同一相的2个线圈，一个是高压线圈，另一个是低压线圈。三相变压器是产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路。

U、V、W称为三相，相与相之间的电压是线电压，电压为380V.相与中心线之间称为相电压，电压是220V.三相变压器工作原理：变压器的基本工作原理是电磁感应原理。当交流电压加到一次侧绕组后交流电流流入该绕组就产生励磁作用，在铁芯中产生交变的磁通，这个交变磁通不仅穿过一次侧绕组，同时也穿过二次侧绕组，它分别在两个绕组中引起感应电动势。

这时如果二次侧与外电路的负载接通，便有交流电流流出，于是输出电能。变压器有不同的使用条件、安装场所，有不同的电压等级和容量级别，有不同的结构形式和冷却方式，所以应按不同原则进行分类。

三相干式变压器分为电力变压器（又可分为升压变压器、降压变压器、配电变压器、厂用变压器等）、特种变压器（电炉变压器、整流变压器、电焊变压器等）、仪用互感器（电压互感器、电流互感器）、试验用的高夺变压器和调压器等。
