三相自耦变压器

自耦变压器分为单相自耦变压器和三相自耦变压器。其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈，也就是输出和输入共用一组线圈的特殊变压器。升压和降压用不同的抽头来实现，比共用线圈少的部分抽头电压就降低，比共用线圈多的部分抽头电压就升高。OSG系列三相自耦变压器采用优质硅钢片和优良工艺制成，具有空载损耗低，无噪声，温升低，效率高的特点。适用于频率50~60Hz,适用于电压等级为380V/220V的配电系统，绝缘等级：F，容量 1~800KVA，可另配机箱和温控保护系统。盖能电气可以根据客户自身要求设计各类三相干式变压器，隔离变压器，机床控制变压器，输入电抗器及串联电抗器等。我们将根据客户不同需求量身定制，我们将根据客户需求进行专业价格报价，欢迎来电咨询：18918863098

上海盖能电气有限公司专注设计和生产干式变压器30余年的厂家，制造各种型号规格变压器：三相干式变压器，三相隔离变压器，单相隔离变压器，干式隔离变压器，干式隔离变压器，工业控制变压器，机床控制变压器，高频高压变压器，低压大电流变压器。额定容量0.1KVA-800KVA,华东区（上海，浙江，江苏，安徽，山东，福建）及其它地区干式变压器隔离变压器价格报价：

189 1886 3098 袁先生（微信同号）

变压器电压及容量均可定制

上海盖能电气干式隔离变压器参数型号手册PDF下载

上海盖能电气干式变压器购买须知PDF下载

三相自耦变压器型号规格表

规格	输入电压	输出电压	不带机箱尺寸(cm)/ 重量(kg)	带机箱尺寸(cm)/重量(kg)
OSG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根据客户要求订制	380V 220V 210V 208V 110V 36V 可根据客户要求订制	30×15×25/35	45×25×30/56
OSG-6KVA			30×16×25/40	45×25×30/64
OSG-7KVA			35×15×30/45	50×25×35/80
OSG-8KVA			35×16×30/55	50×25×35/80
OSG-10KVA			42×21×42/90	60×32×65/130
OSG-15KVA			52×24×52/135	70×35×77/185
OSG-20KVA			52×24×52/180	70×35×77/220
OSG-30KVA			55×28×65/220	80×40×87/260
OSG-40KVA			61×30×65/265	90×50×95/320
OSG-50KVA			61×30×65/295	90×50×95/360
OSG-60KVA			70×32×66/370	100×50×105/440
OSG-80KVA			70×32×67/450	100×50×105/530
OSG-100KVA			75×35×68/490	100×50×105/570
OSG-120KVA			75×35×68	100×50×105/600
OSG-150KVA			85×37×68	120×65×115/690
OSG-180KVA			95×45×83	120×65×115/930
OSG-200KVA			95×45×83	120×65×115/1010
OSG-250KVA			95×45×83	120×65×115/1180
OSG-300KVA			105×45×95	120×70×125/1450
OSG-320KVA			105×45×95	130×50×135/1490
OSG-350KVA			105×45×95	130×50×135/1600
OSG-400KVA			115×55×105	140×60×145/1700

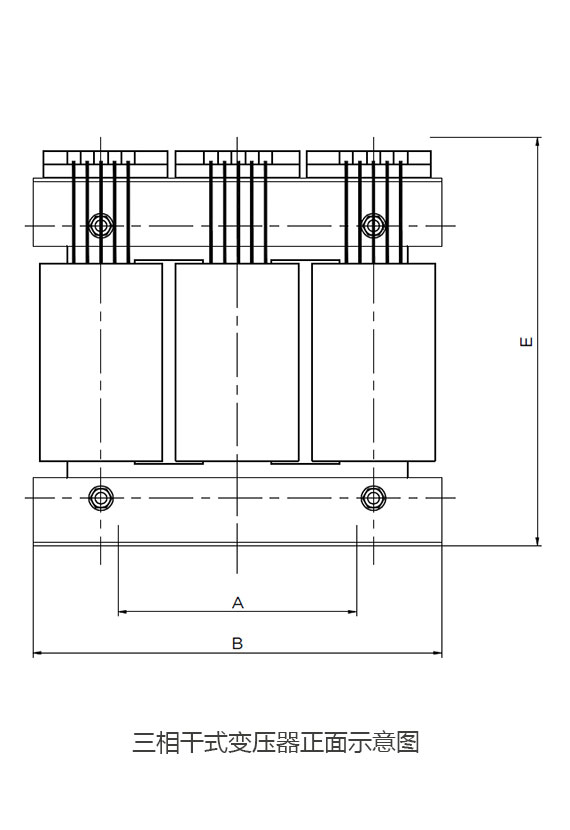

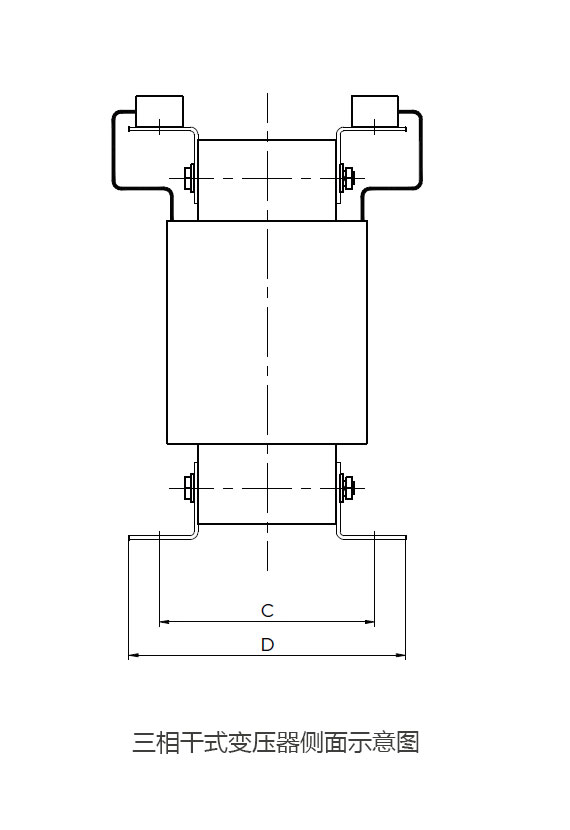

*标注尺寸参考左图图纸

*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的干式自耦变压器，有单相自耦变压器和三相自耦变压器。

国家标准	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
国际标准	IEC 726
行业标准	JB/T 8750-1998

三相自耦干式变压器

三相自耦干式变压器是指变压器的一次绕组和二次绕组在物理上和磁上相互连接的变压器。换言之，在自耦变压器中，一次绕组和二次绕组共用一部分绕组。自耦变压器因其能倍增变压器的有效KVA容量而在大容量输电系统中得到广泛应用。自耦变压器也用于径向配电馈线电路作为电压调节器。

三相自耦干式变压器特点和优点

可用作升压或降压变压器

比传统变压器效率更高且相对更小

输出电压可根据需要调整

励磁电流要求低

自耦变压器的调压效果更好

自耦变压器应用：

用于同步电动机和感应电动机。

电压可以平稳连续地变化。

他们发现在交流馈线中的应用可以提高电压水平。

用于高压变电站.
