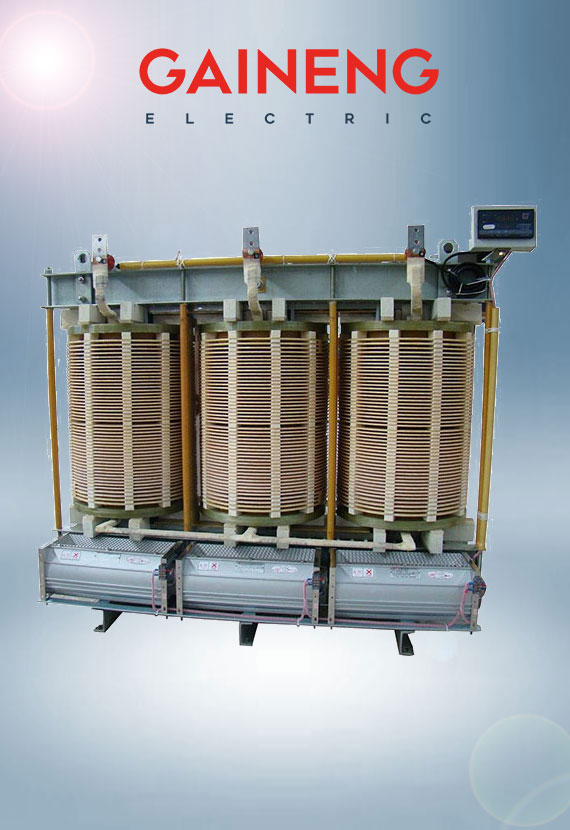

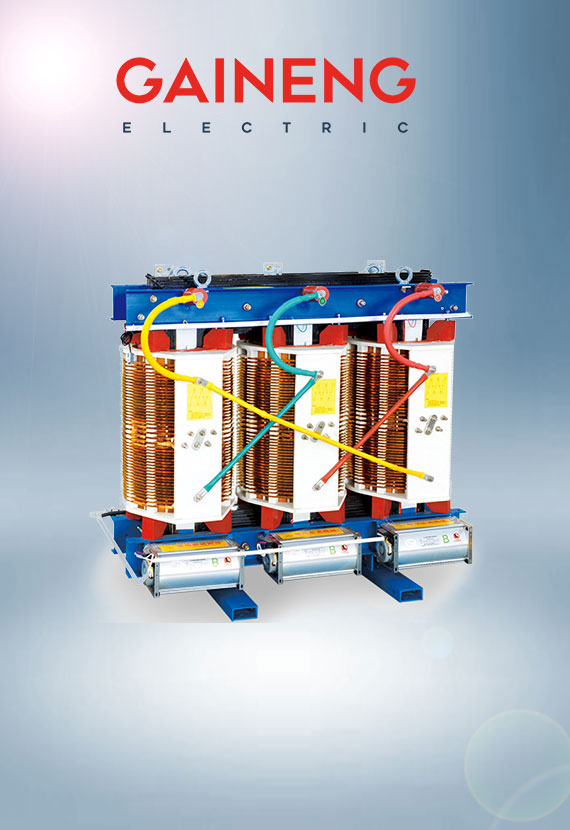

中频臭氧变压器|臭氧高频变压器

臭氧专用中高频隔离变压器适用于中高频臭氧电源，,中频臭氧变压器 (频率500Hz-1000Hz)高频变压器是工作频率超过中频(10kHz)的电源变压器，主要用于高频开关电源中作高频开关电源变压器。

中频臭氧变压器结构特点：

变压器所带负载为臭氧发生器的高压放电室属容性负载，为了提高臭氧浓度、减小变压器体积及降低变压器损耗，变压器工作频率为中频、高频，为此变压器应选择超低损耗高硅含量的硅钢片或铁氧体作为变压器的铁心。高压放电室属纯容性负载，使变压器的纵绝缘有别与成熟的工频变压器，铁心的饱和度与线包的绝缘性能决定了变压器能否安全可靠运行的重要因素，所以变压器线包需采用真空浸漆及环氧树脂灌封工艺。 中、高频率所产生的趋肤效应明显，电磁线的电流密度要小，而且要使用专用的高频电磁线，在成熟工频变压器温升计算值下再放40%的容量，才可确保变压器的温升指标。

中频臭氧变压器和高频臭氧变压器特性参数

1.频率响应:指臭氧变压器次级输出电压随工作频率变化的特性。

2.通频带:如果臭氧变压器在中间频率的输出电压为U0，当输出电压（输入电压保持不变）下降到0.707U0时的频率范围，称为臭氧变压器的通频带B。

3.初、次级阻抗比:臭氧变压器初、次级接入适当的阻抗Ro和Ri,使臭氧变压器初、次级阻抗匹配，则Ro和Ri的比值称为初、次级阻抗比。在阻抗匹配的情况下，臭氧变压器工作在最佳状态，传输效率最高。
