数控车床三相隔离伺服变压器规格型号及安装尺寸
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|
*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的数控车床专用变压器，三相伺服变压器，CNC三相隔离变压器。
|
数控车床专用变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|

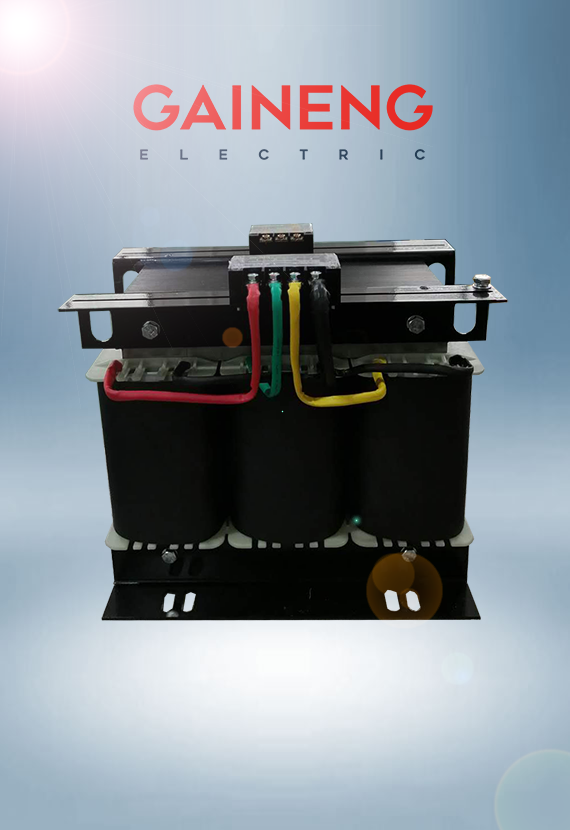

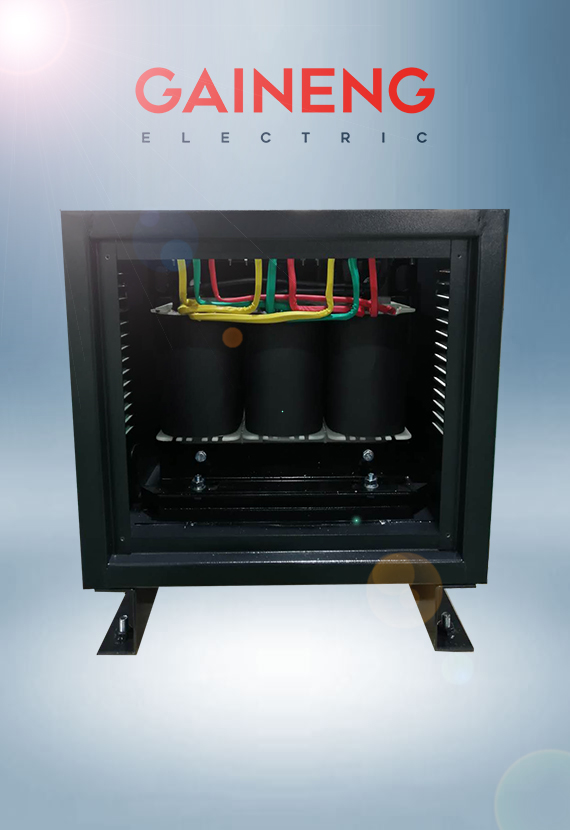

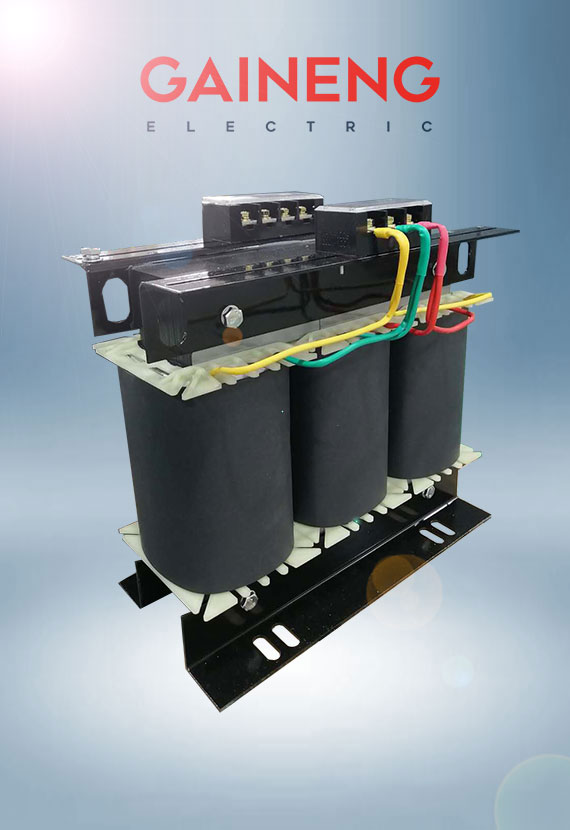

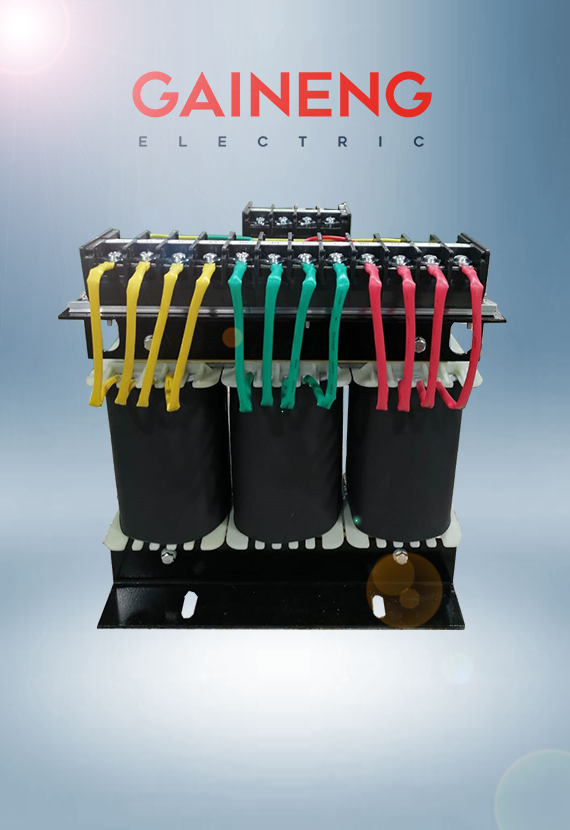

一、产品描述：三相隔离变压器是各种电源及电气设备的主要部件，采用优质材料和先进工艺制造。通过变压器，把一次侧与二次侧的电气完全绝缘，也使该回路隔离。那样一次侧发生短路等情况，不影响二次侧。三相隔离变压器在电网中不仅具有变压功能，还可隔离电网对设备的三次谐波，初级和次级加铜箔屏蔽，效的保护了电网谐波对设备的干扰。特别适合进出口设备使用规格0.1KVA-800KVA之间，适用于交流50～60HZ，输入、输出电压不超过1000V的各种三相供电场合。产品的输入和输出电压（三相或多路输入和输出等），联接方式，调节抽头位置，绕组容量分配，次级绕组配备，外箱（根据不同的使用环境选择），均可根据用户的要求进行精心的设计与制造。
二、产品优势：采用优质全新冷轧有取向硅钢片叠装；H级耐温180°漆包线，裸线圈绕组美观大方，初级次级加风道扇热快，镀锌脚架，有效降低了运行时的震动和噪声，增加电气强度，以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使产品更加节能、更加宁静。节能低噪线圈留有通风槽，空气流动畅通，迅速有效降低线圈温度。
三、性能参数
|
相 数：三相
|
适用频率：50/60Hz
|
|
容 量：0.5KVA-800KVA
|
噪 声：≤35dB（一公尺内）
|
|
输入电压：380V（可根据需要定做各种电压）
|
温 升：≤60℃
|
|
输出电压：220V（可根据需要定做各种电压）
|
绝缘电阻：≥50MΩ
|
|
输出电压准确性：±1%
|
抗电强度：3000VAC/1min
|
|
电压变动率：≤1.5%
|
设计寿命：20年
|
|
输出波形失真度：无失真（与输入波形比较）
|
联接方式：Y/△任益组合(隔离变压器）
|
|
工作效率：（隔离式）≥98%
|
冷却方式：干式风冷
|
|
绝缘等级：F级、H级（常规为H级）耐温180°
|
|
过载能力：2倍额定电流维持1分钟
|
