规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
CSD-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
CSD-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
CSD-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
CSD-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
CSD-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
CSD-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
CSD-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
CSD-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
CSD-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
CSD-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
CSD-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
CSD-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
CSD-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
CSD-120KVA
|
75×35×68
|
100×50×105/600
|
|
CSD-150KVA
|
85×37×68
|
120×65×115/690
|
|
CSD-180KVA
|
95×45×83
|
120×65×115/930
|
|
CSD-200KVA
|
95×45×83
|
120×65×115/1010
|
|
CSD-250KVA
|
95×45×83
|
120×65×115/1180
|
|
CSD-300KVA
|
105×45×95
|
120×70×125/1450
|
|
CSD-320KVA
|
105×45×95
|
130×50×135/1490
|
|
CSD-350KVA
|
105×45×95
|
130×50×135/1600
|
|
CSD-400KVA
|
115×55×105
|
140×60×145/1700
|

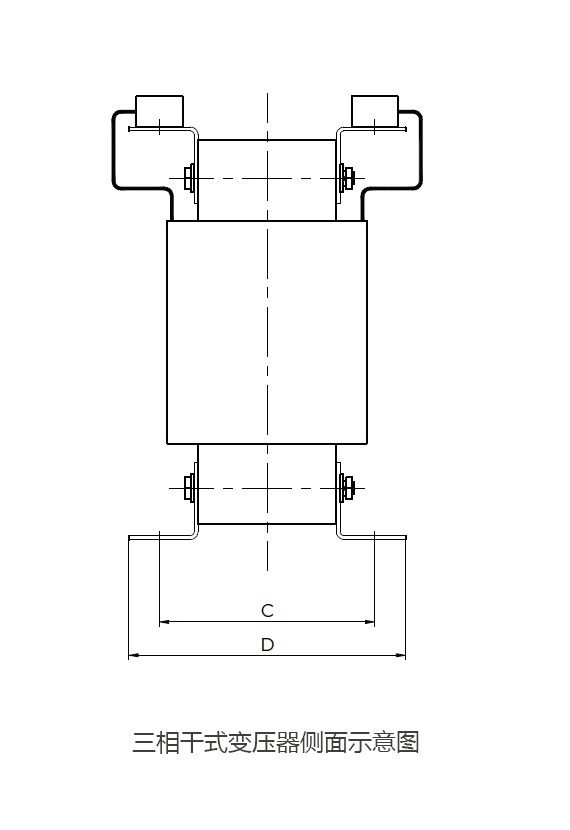

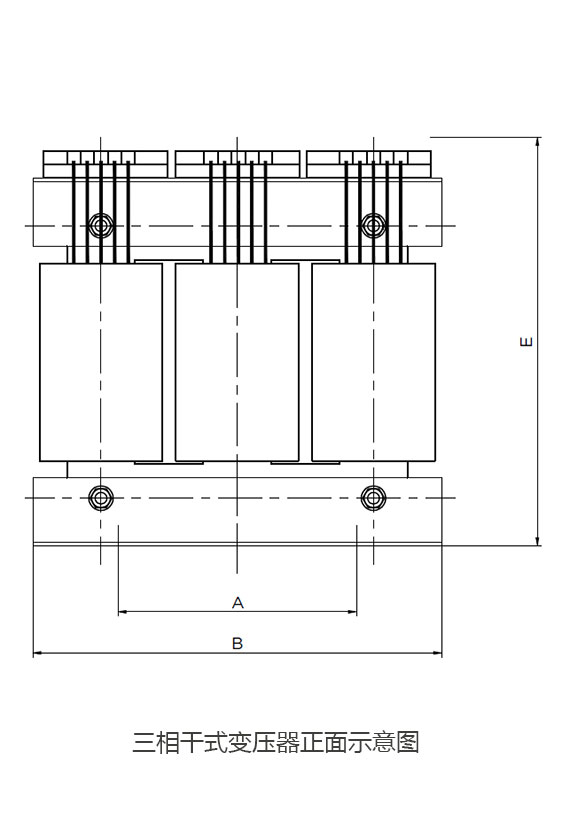

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的船舶用安全隔离变压器。
|
国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|
什么是岸电电源隔离变压器
岸电电源，即岸用变频电源，又称为电子静止式岸电电源。它是专门针对船上、岸边码头等高温、高湿、高腐蚀性、大负荷冲击等恶劣使用环境而特别设计制造的大功率变频电源设备。所有PCB电路板采用涂层固化处理；而岸电系统隔离变压器、输出隔离变压器是一种三相干式隔离变压器，采用优质硅钢片和优质铜线，同时采用整体绝缘材料和喷涂高温防护漆处理，具有较高的绝缘级别和防护能力，同时具有抗谐波等功效；完全符合中国船级社CCS的船用产品认证标准。广泛应用于船上、船舶制造及修理厂、远洋钻井平台、岸边码头等需要由50Hz工业用电变为60Hz高质量稳频稳压电源，对船舶用电设备进行供电的场合。
岸电电源岸电隔离变压器性能指标
◆船用岸电变频电源输入电压：三相380V/50HZ（AC323V-528V） 。
◆ 船用岸电变频电源额定输出电压：三相380V/60HZ（或者定做）。
◆ 船用岸电变频电源额定输出频率：60HZ/50HZ或 400Hz
◆ 输出频率精度≤0.05%
◆ 输出电压稳压率：静态《1%；动态《3%
◆ 输出电压波形总谐波失真度：THD≤1.2~2.8%
◆ 防潮防尘等级：IP54
◆ 船用岸电变频电源保护功能：对输入输出电源有完善的过压、欠压、过流、短路、缺相、逆变器和变压器过热等保护功能。
