SG三相干式隔离变压器规格型号及安装尺寸
|
规 格
|
输入电压
|
输出电压
|
不带机箱尺寸(cm)/
重量(kg)
|
带机箱尺寸(cm)/重量(kg)
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根据客户要求订制
|
380V
220V
210V
208V
110V
36V
可根据客户要求订制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

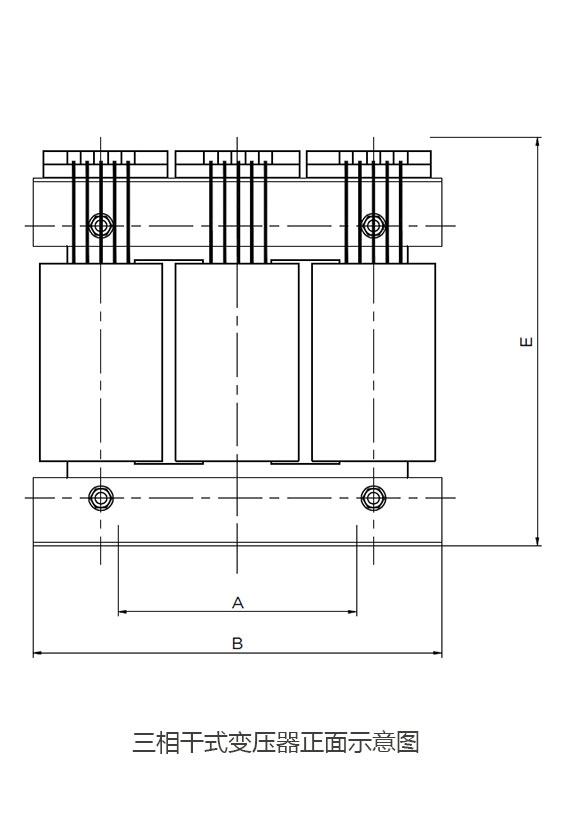

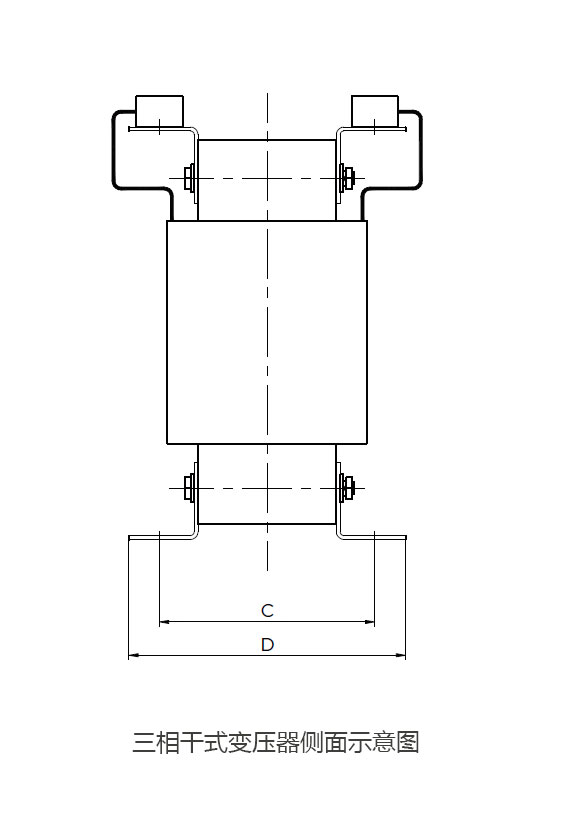

*标注尺寸参考左图图纸
*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的三相干式隔离变压器。
|
三相干式隔离变压器国家标准
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
国际标准
|
IEC 726
|
|
行业标准
|
JB/T 8750-1998
|

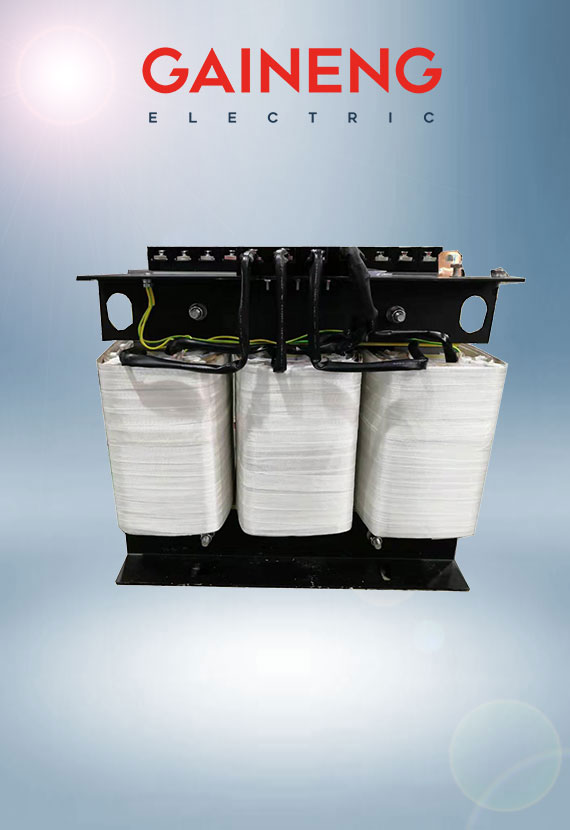

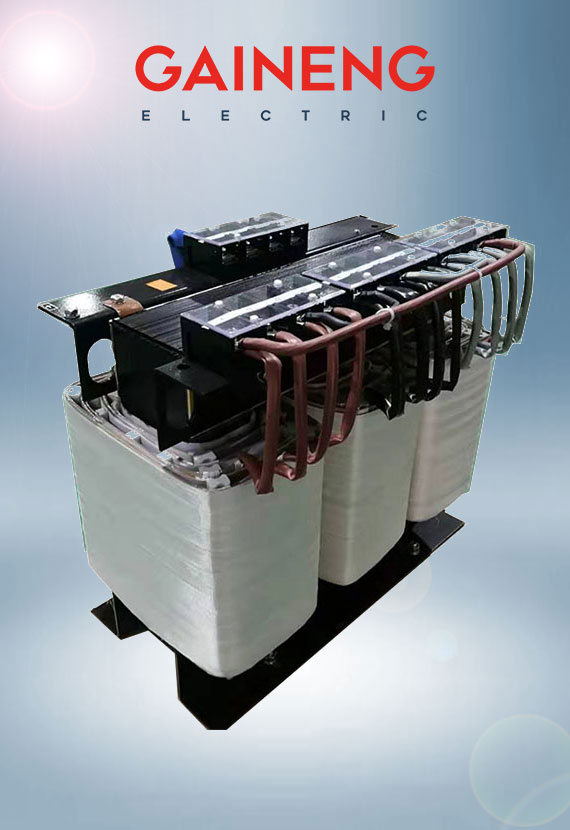

400V转400V 160KVA
三相干式隔离变压器参数特性
1.额定功率：160KVA 160kw 160千瓦。
2.输入电压：400v±10% (客户也可指定电压)。
3.输出电压：400v 220v（可选,客户也可指定电压）。
4.电源相数: 三相。
5.频率范围：50－60Hz。
6.绕组形式：双绕组或多绕组。
7.冷却方式：空气自冷。
8.效率：≥98%。
9.波形失真：无附加波形失真。
10.可长期连续无人值守工作。
11.绝缘电阻：≥50MΩ。
12.电气强度；工频正弦电压3KV历时1分钟无击穿及闪络现象。
干式隔离变压器的作用是将用电设备和电网隔离开.用于用电谨慎场合或者抗电源干扰（多采用D/Y、D/Yn连接）要求的场合等，用电设备和电源没有直接的电联系。用于地铁、高层建筑、机场、车站、码头、工矿企业及隧道的输配电及出口设备的使用等场所。变压器适用于交流50/60Hz,工作电压1000V以下。绝缘耐热等级能达到F级。产品制作严格按照国家标准GB 19212.5或机械部标准JB/T 8750-1998生产。
干式隔离变压器主要特点:
1.具有电压变换功能（如：△/Yo或Yo/△接法）。
2.有滤波抗电源干扰功能。
3.能平复从电源线引人的高次谐波和雷击电磁脉冲对本系统产生的干扰。
4.能平复由本系统电子设备发出的高次谐波进入电源配电网络对其他设备(装置和系统)产生干扰。
5.能解决由于、地电位扰动所引起的系统工作失常、数据丢失或出错。
6.在建筑物防雷装置接闪时因作为参考地的钢筋电位讯速升高导致系统中硬件设备遭反击不会击毁。
7.隔离变压器之所以在施工中被大量应用，其主要是因为隔离变压器的次级不与大地相连，它的任意两线与大地之间没有电位差。隔离变压器常用在有电子管和工作电压高的电子仪器上，如电子管扩音机，示波器等，也可用于维修电源。
节能低噪:采用冷轧硅钢片叠装；采用多种绝缘材料设计等工艺、制造理念的引入，使变压器在节能、宁静方面表现良好。节能低噪线圈留有通风槽，空气流动自由，减小线圈温度。
高稳定性:结构合理，效率高，波形不失真，使用方便稳定，能长时间运行，性能指标符合GB/6450干式电力变压器标准要求。可隔离开主电网供电，耐冲击，抗干扰等。
清洁特性:具有耐热性、防潮性、稳定性、化学兼容性、低温性。
多功能性:可根据客户要求设计生产实现多种功能的变压控制设备。
干式隔离变压器使用环境
1、海拔高度在2000m以下。
2、环境温度不超过40℃。
3、相对湿度不超过90%。
4、无剧烈震荡和冲击振动的场所。
5、环境空气中，不得有有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使变压器受到水、雨、雪的侵蚀。
6、电源电压不应超过标称电压的5%。
7、电源中谐波含量不得超标。
