三相干式隔离变压器|额定容量3KVA-800KVA干式隔离变压器

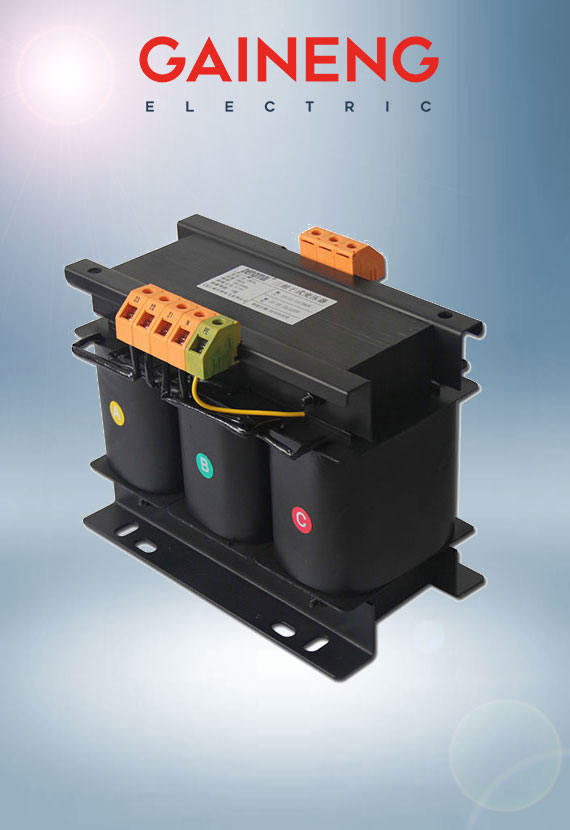

三相干式隔离变压器

三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压690V以下的电路中，产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。三相干式隔离变压器属于安全电源，一般用来机器维修保养用，起保护、防雷、滤波作用。隔离变压器原边和副边电压可根据要求订制。隔离变压器的输出端跟输入端是完全"断路"隔离的。

上海盖能电气有限公司专注设计和生产干式变压器30余年的厂家，制造各种型号规格变压器：三相干式变压器，三相隔离变压器，单相隔离变压器，干式隔离变压器，干式隔离变压器，工业控制变压器，机床控制变压器，高频高压变压器，低压大电流变压器。额定容量0.1KVA-800KVA,华东区（上海，浙江，江苏，安徽，山东，福建）及其它地区干式变压器隔离变压器价格报价：

189 1886 3098 袁先生（微信同号）

变压器电压及容量均可定制

上海盖能电气干式隔离变压器参数型号手册PDF下载

上海盖能电气干式变压器购买须知PDF下载

SG三相干式隔离变压器规格型号及安装尺寸

规格	输入电压	输出电压	不带机箱尺寸(cm)/ 重量(kg)	带机箱尺寸(cm)/重量(kg)
SG-5 KVA	690V 660V 600V 480V 460V 400V 380V 220V 200V 可根据客户要求订制	380V 220V 210V 208V 110V 36V 可根据客户要求订制	30×15×25/35	45×25×30/56
SG-6KVA			30×16×25/40	45×25×30/64
SG-7KVA			35×15×30/45	50×25×35/80
SG-8KVA			35×16×30/55	50×25×35/80
SG-10KVA			42×21×42/90	60×32×65/130
SG-15KVA			52×24×52/135	70×35×77/185
SG-20KVA			52×24×52/180	70×35×77/220
SG-30KVA			55×28×65/220	80×40×87/260
SG-40KVA			61×30×65/265	90×50×95/320
SG-50KVA			61×30×65/295	90×50×95/360
SG-60KVA			70×32×66/370	100×50×105/440
SG-80KVA			70×32×67/450	100×50×105/530
SG-100KVA			75×35×68/490	100×50×105/570
SG-120KVA			75×35×68	100×50×105/600
SG-150KVA			85×37×68	120×65×115/690
SG-180KVA			95×45×83	120×65×115/930
SG-200KVA			95×45×83	120×65×115/1010
SG-250KVA			95×45×83	120×65×115/1180
SG-300KVA			105×45×95	120×70×125/1450
SG-320KVA			105×45×95	130×50×135/1490
SG-350KVA			105×45×95	130×50×135/1600
SG-400KVA			115×55×105	140×60×145/1700

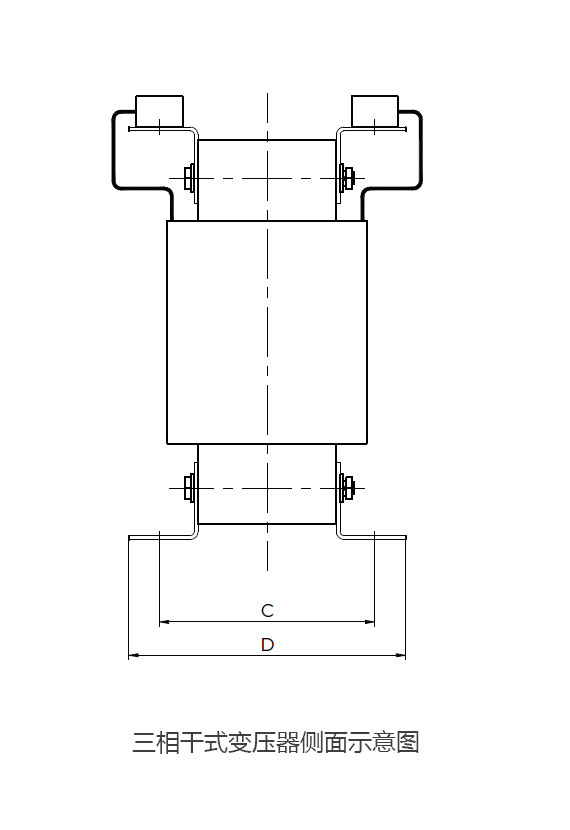

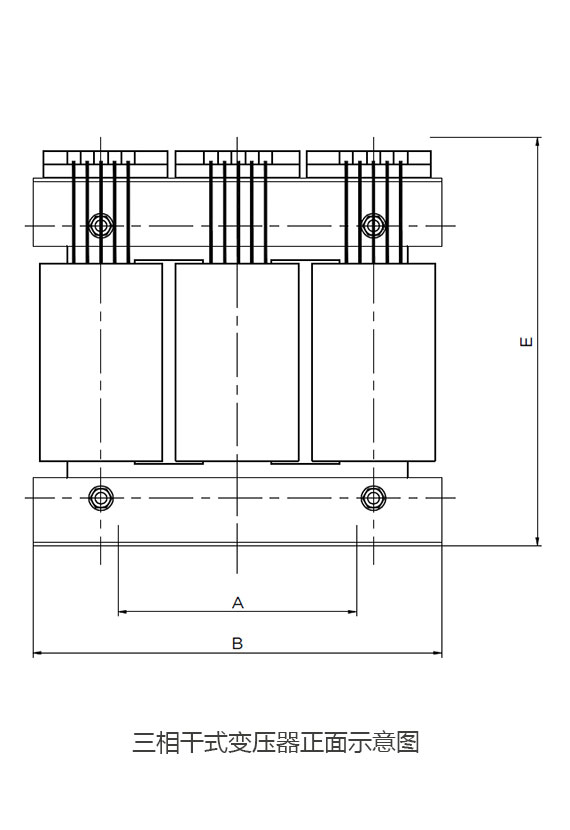

*标注尺寸参考左图图纸

*产品尺寸仅供参考，可依据客户需求设计生产不同规格型号的三相干式隔离变压器。

三相干式隔离变压器国家标准	GB 6450-1986
	GB 1094-1996
	GB 10237-1998
	GB 19212.3-2006
	GB/T 10228-1997
	GB/T 17211-1998
国际标准	IEC 726
行业标准	JB/T 8750-1998

三相干式隔离变压器技术指标
1、输入额定电压:三相380V或单相380V或单相220V
2、工作频率:50Hz-60Hz
3、效率:≥95%
4、温升:<60
5、波形畸变:<0.1%
6、高压测试:2500V，1分钟无击穿
7、绝缘电阻:绕阻对地绝缘电阻 ≥500M欧;初级对次级绝缘电阻 ≥500M欧
三相干式隔离变压器优点
1、高度隔离;
2、N-G性能良好;
3、高度共模干扰抑制;
4、将△转换为Y或Y至△;
5、电压抽头容易转换;
6、按用户的特殊性能要求设计。
三相干式隔离变压器使用条件
1、适用海拔高度:≤5000m
2、环境温度:-15℃~+45℃
3、相对湿度:≤90%
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
